2026-04-16
隨著食品加工行業智能化升級提速，面粉生產線對自動化控制的可靠性、實時性和擴展性提出了更高要求。某大型糧油企業合肥面粉廠作為其在華東地區的核心生產基地，承擔著規?；娣凵a(chǎn)與專用粉定制的重要任務，其生產線需要適配行業發展需求。北京東方鼎晨科技有限公司科技有限公司依托十余年糧油加工行業技術沉淀，整合艾默生RX3i PLC與CIMPLICITY上位監控軟件優勢，為大型糧油企業合肥提供定制化自動化解決方案，實現面粉生產全流程智能化管控，有效解決生產痛點、提升生產效能。本文結合項目實踐，詳細闡述方案落地細節與應用價值，為糧油加工行業面粉生產線自動化升級提供可復制、可參考的技術范例。
某大型糧油企業合肥面粉廠擁有日產1000噸面粉的規?；a(chǎn)線，覆蓋原糧接收、筒倉儲存、清理潤麥、制粉、后處理、配粉、打包、成品倉儲八大核心工序，主要生產通用粉、專用粉（面包粉、餃子粉等），供應華東地區食品加工企業與零售市場。近年來，隨著下游客戶對面粉品質一致性要求的不斷提高，以及糧油行業精益化管理、節能降耗的發展趨勢，大型糧油企業合肥面粉生產線通過智能化升級突破發展瓶頸勢在必行。
作為國內糧油加工行業自動化解決方案的標桿服務商，北京東方鼎晨科技有限公司長期深耕面粉、油脂等糧油加工領域，深刻掌握面粉生產全流程工藝痛點與控制需求，擁有豐富的行業落地案例和成熟的技術團隊，同時具備艾默生工業自動化產品的深度集成與應用能力，能夠精準匹配大型面粉廠的升級需求。本項目核心目標是：依托艾默生RX3i PLC與CIMPLICITY上位軟件，構建全流程自動化控制系統，打通生產數據壁壘，實現工藝參數精準控制、設備協同聯動、品質實時追溯、能耗精細化管理，助力大型糧油企業合肥提升生產效率、穩定產品品質、降低運營成本，鞏固區域市場競爭力。
艾默生RX3i PLC作為工業自動化領域的高性能控制器，結合CIMPLICITY上位監控軟件，具備高可靠性、實時性和擴展性，可完美適配面粉生產線連續化、多工序、高協同的工藝特點，能夠實現從原糧接收至成品倉儲的全流程自動化控制，為項目升級提供核心技術支撐。
大型糧油企業面粉生產線作為規模化連續生產系統，結合糧油加工行業粉塵多、溫濕度波動大、生產連續性要求高的場景特點，以及自身生產規模與產品定位，存在以下核心痛點，嚴重制約生產效能與品質穩定性，難以滿足行業發展與市場需求：
生產線各工序數據孤立，原糧接收、制粉、打包等環節設備缺乏統一聯動控制，依賴人工操作銜接，易出現工序脫節、物料積壓或短缺等問題，嚴重影響生產連續性；磨輥間隙、著水流量等關鍵工藝參數需人工調節，誤差大、響應慢，無法快速適配小麥品種、水分變化帶來的工藝調整需求，不僅降低出粉效率，還易導致研磨效果不穩定。
面粉水分、灰分、面筋值等關鍵品質指標依賴人工抽檢，檢測數據滯后，難以實現實時糾偏，導致批次品質波動較大，無法滿足下游食品加工企業對原料品質一致性的嚴苛要求；同時，生產全流程數據未實現系統化記錄，從原糧入廠到成品出庫的追溯鏈條不完整，出現品質問題后難以快速定位根源，影響品牌口碑。
風機、磨粉機等關鍵耗能設備運行參數缺乏精細化監控，能耗數據統計不及時、不精準，無法針對性開展節能優化，能耗成本居高不下；設備故障依賴人工巡檢發現，預警能力不足，非計劃停機頻發，不僅影響生產連續性，還增加了運維成本與人工勞動強度，與糧油行業精益化管理趨勢不符。
北京東方鼎晨科技有限公司結合大型糧油企業合肥面粉項目的工藝特點、實際痛點，依托自身在糧油加工行業的十余年技術積累，整合艾默生自動化產品優勢，提供“定制化+全流程+高適配”的智能化自動化解決方案，以艾默生RX3i PLC為核心控制器、CIMPLICITY為上位監控軟件，構建“現場控制層-網絡通信層-監控管理層”三層架構，實現面粉生產全流程自動化控制、數據集中管理與精準管控，同時兼顧系統可靠性、擴展性與行業適配性，精準解決客戶核心痛點。
結合糧油加工行業場景與面粉廠需求，方案嚴格遵循四大核心原則：一是可靠性優先，選用工業級元器件，適配面粉車間多粉塵、振動大、溫濕度波動大的環境，確保系統24小時連續穩定運行；二是貼合工藝，深度適配面粉八大核心工序工藝要求，實現工藝參數精準控制，匹配專用粉生產需求；三是精準適配，依托艾默生產品優勢，提升系統實時性與抗干擾能力，解決原有系統運行不穩定問題；四是靈活擴展，采用模塊化架構，預留15%~20%的I/O點位和通信接口，滿足后續產能升級與專用粉品種拓展需求。

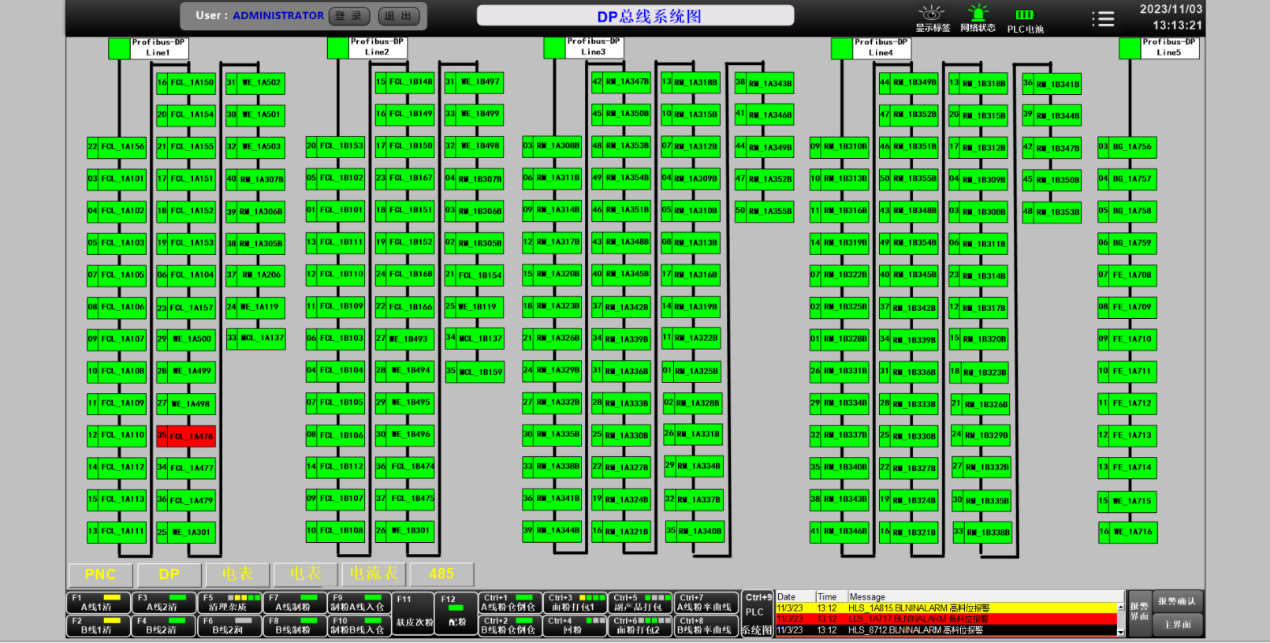

系統采用RX3i系列CPU，通過profinet總線控制各Versamax I/O分站。

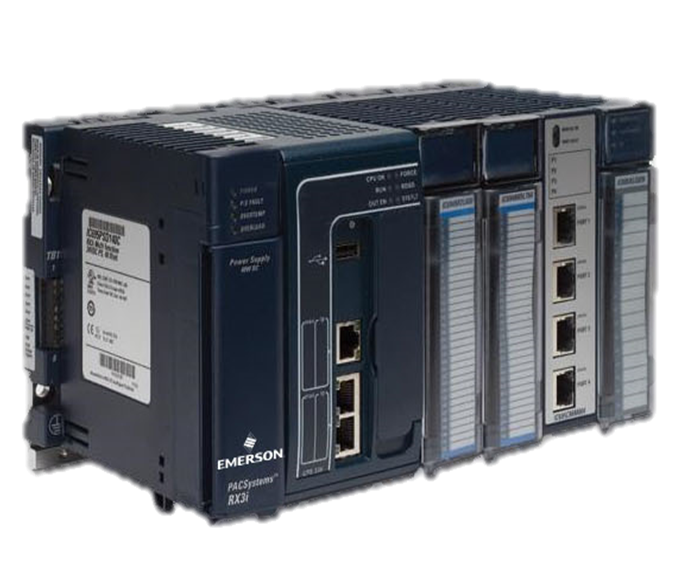

主機架采用了艾默生的高端產品PACSystems™ Rx3i自動化系列產品,其優勢如下:
PACSystems RX3i擁有一個單一的控制引擎和一個統一的編程環境，能夠在多種硬件平臺方便地應用，并提供控制選擇的真正融合。這個全新的PACSystems RX3i 控制器以更簡潔、低成本的組合提供了高水平的自動化功能。PACSystems輕便的控制引擎能在多個不同的平臺都有出色的表現，使用戶都能從眾多應用選擇方案中找到最適合他們需要的控制系統硬件。
Rx3i系統采用標準化的嵌入式實時控制系統結構。克服了長期以來自動化系統的無法使用PIII以上的高性能CPU和背板速率過低的難題，消除了自動化系統與計算機技術之間不斷擴大的技術差距，極大的提升了自動控制系統的性能。
Rx3i采用標準的、通用的Vxworks實時多任務操作系統。VxWorks操作系統是目前世界上技術最領先的嵌入式實時操作系統（RTOS）。良好的持續發展能力、高性能的內核以及友好的用戶開發環境，在嵌入式實時操作系統領域占據主要地位。它以其良好的可靠性和卓越的實時性被廣泛地應用在通信、軍事、航空、航天等高精尖技術及實時性要求極高的領域中，如衛星通訊、軍事演習、彈道制導、飛機導航等。
PACSystems RX3i的控制器已通過國家網絡與信息系統安全產品質量監督檢驗中心的信息技術產品安全測試，是國內第2家通過此項安全測試的產品。
北京東方鼎晨科技有限公司基于大型糧油企業合肥日產1000噸面粉生產線的控制需求，精準選型艾默生系列產品，搭配自身定制化控制邏輯，形成適配糧油加工場景的軟件體系，核心配置如下，確保系統性能滿足工藝要求，同時兼顧可靠性和擴展性：
|
系統層級 |
軟件名稱 |
型號（艾默生） |
用途 |
行業適配優化 |
|
監控管理層 |
上位監控軟件 |
CIMPLICITY 11.0 |
全生產線集中監控、報表生成、配方管理、數據追溯、報警處理 |
優化畫面組態，貼合糧油加工工序布局，提升操作便捷性，支持多權限管理，畫面刷新周期≤1秒，確保實時監控 |
上位機系統功能
上位機系統具有先進而完善的回路控制、邏輯控制、聯鎖控制、指示、報警等功能，以及趨勢記錄、動態流程圖畫面顯示、即時報表、日報表、月報表等功能。操作人員在中央控制室內即可實現對各裝置生產過程的監控和管理。
系統應具備歷史數據存儲的功能，可將各種工藝參數、檢測信號、操作過程、報警數據等數據按需要存入硬盤，并可隨時調用。
計算機監控系統數據庫
（1）實時數據庫：
數據庫中的值應根據運行工況的實時變化而不斷的更新，記錄被監控設備的當前狀態。實時庫的刷新周期及數據精度應滿足工程的要求。
（2）歷史數據庫：
對實時數據庫中的每一點，可由用戶事先定義并按設定的周期存入歷史數據庫中。歷史數據庫應能存儲12個月的數據，所有的歷史數據應能轉存至光盤做長期存檔。
報警功能
CIMPLICITY 方便、靈活、可靠、易于擴展的報警系統，報告系統活動及系統潛在的問題，保障系統安全運行。組態軟件分布式報警管理提供多種報警管理功能，包括：無限的報警區管理、基于事件的報警、報警優先級、報警過濾功能，以及通過撥號網絡的遠程報警管理，可實現過程報警、故障報警，可根據報警優先權和報警時間的先后順序進行報警。另外，系統還可以記錄操作員操作信息，并作為非關鍵性報警信息發送，而無需確認。
設備狀態異常、故障、測量值越限及傳輸通道故障等，計算機應能輸出報警信息。
報警發生時，立即推出報警條文，并伴以聲音提示，對四類報警信息應提示不同的聲音，且音量可調。報警點可以人工退出和投入，報警信息可以分時、分類、分組管理。
制表打印功能
具有各種報表（日報、月報等）和報警信息、歷史趨勢圖打印功能，可定時打印、也可即時打印。
自動化系統應能利用歷史數據庫完成用戶要求的統計與報表。
控制系統的模塊可進行各種故障診斷，顯示出故障原因、并進行報警。能接收和處理各種信號輸入/輸出。
（三）全流程定制化控制方案
北京東方鼎晨科技有限公司結合大型糧油企業合肥面粉八大核心工序的工藝要求，基于艾默生RX3i PLC與CIMPLICITY軟件，設計定制化控制邏輯，實現全流程自動化管控，精準解決客戶核心痛點，同時突出北京東方鼎晨科技有限公司的工藝理解能力與定制化服務優勢：
1. 原糧接收與筒倉儲存工序：精準管控，保障原料穩定
依托艾默生RX3i PLC的高速數據采集能力，通過遠程I/O模塊采集電子皮帶秤、溫濕度傳感器、料位傳感器的實時信號，實現原糧計量、筒倉環境、料位的自動化管控。采用MOTOR功能塊實現斗提機、輸送機、初清篩等設備的聯鎖啟停，啟動順序為筒倉分配器→電子皮帶秤→初清篩→斗提機→振動給料機，停機順序相反，避免物料積壓；通過WEIGH功能塊實現電子皮帶秤精準計量，計量精度≤±0.1%，數據實時上傳至CIMPLICITY上位軟件，實現原糧接收數據系統化記錄。

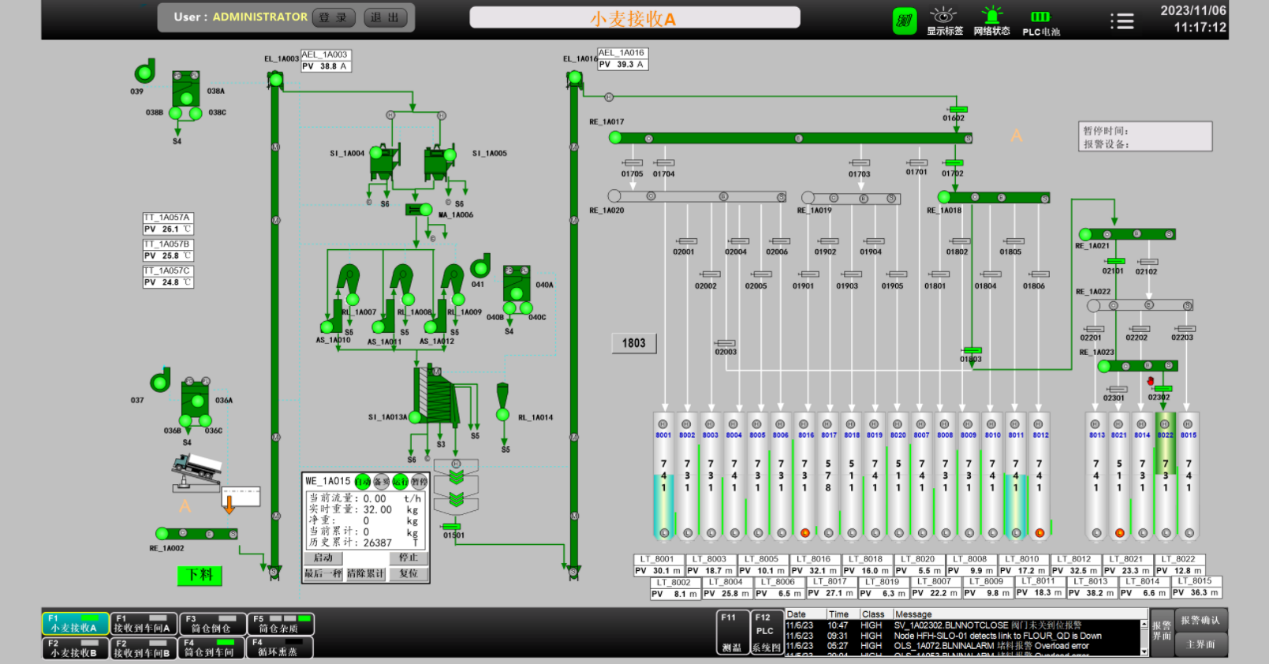

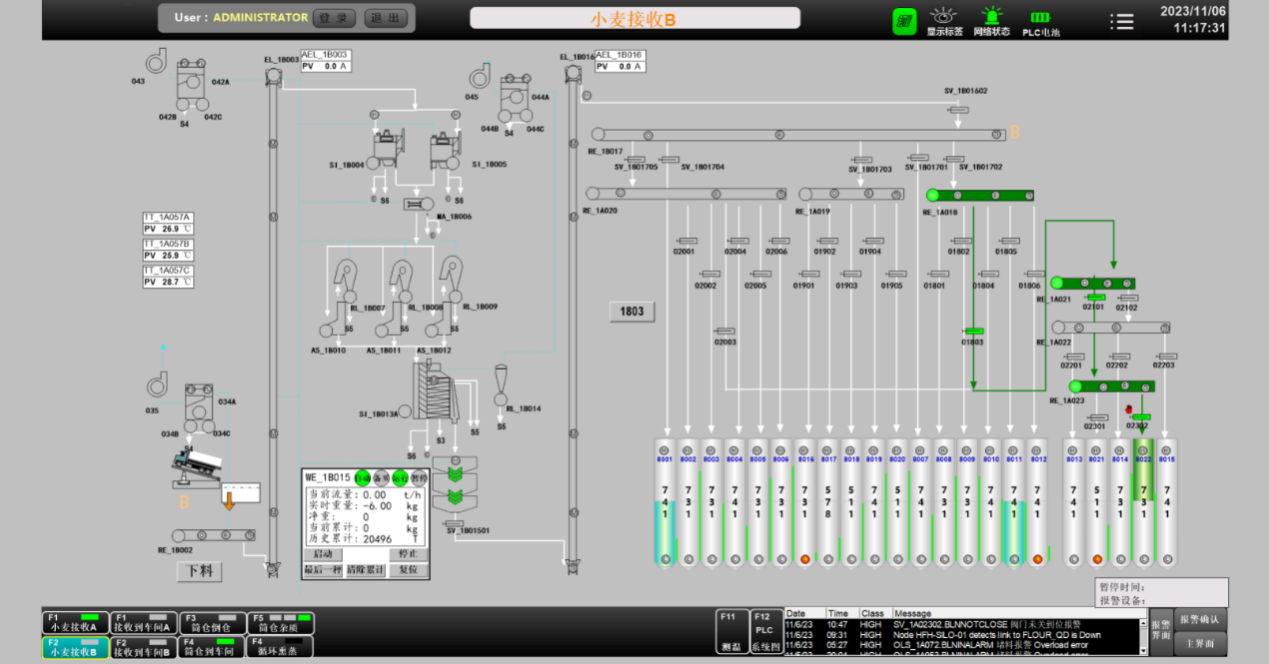

CIMPLICITY軟件設計專屬監控畫面，實時顯示各設備運行狀態、原糧瞬時流量、累計流量，以及各筒倉料位、溫濕度數據；操作人員可在畫面上修改溫濕度預設閾值、料位報警閾值，當筒倉溫濕度超標或出現滿倉、空倉時，系統自動觸發報警，提醒操作人員及時處理，確保小麥儲存環境穩定，避免發霉、結塊。

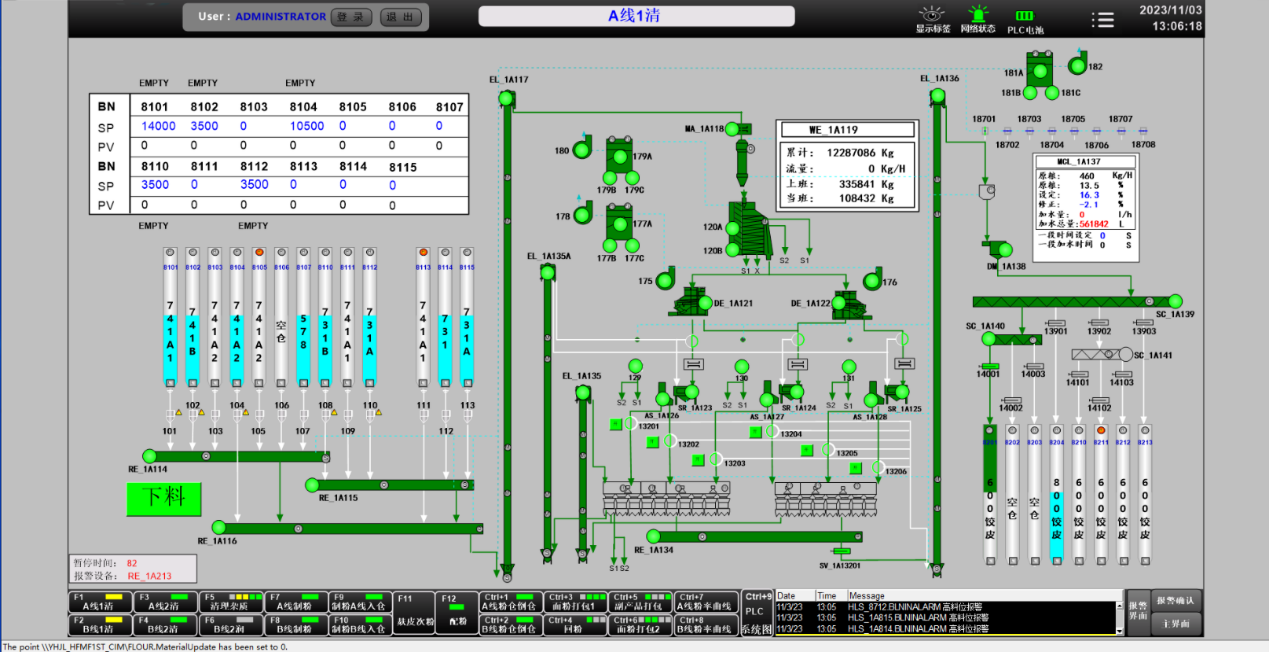

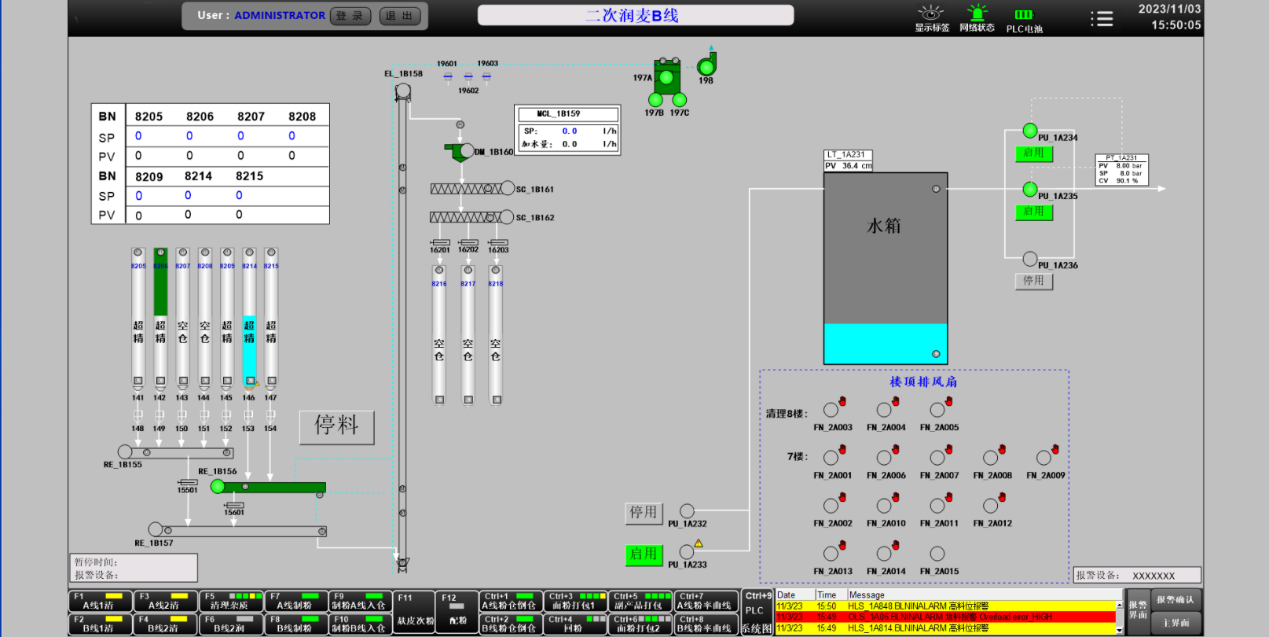

針對清理與潤麥工序的核心需求，北京東方鼎晨科技有限公司基于RX3i PLC設計定制化控制邏輯，解決人工調節精度不足的痛點。清理設備按“毛清理→凈清理”順序聯鎖啟停，PLC啟動前自動檢測除塵系統狀態，確保除塵系統提前5分鐘啟動，避免粉塵污染；當某臺設備出現故障時，PLC立即控制上游設備停機，下游設備繼續運行至物料排空后停機，防止堵料。
著水流量控制采用RX3i PLC的PID功能塊，通過水分儀采集小麥初始水分數據，PLC自動計算所需加水量，精準控制著水機加水量，確保小麥水分達到14%~16%（適配不同品種小麥需求），加水量調節精度≤±0.1%；潤麥時間通過PLC定時器精準記錄，達到預設值（8~24小時）時，自動提醒操作人員或啟動潤麥倉卸料器，潤麥時間不足時禁止卸料。CIMPLICITY軟件實時顯示清理后小麥雜質含量，當雜質含量＞0.2%時觸發報警，提醒操作人員檢查設備，確保小麥凈度≥99.8%。

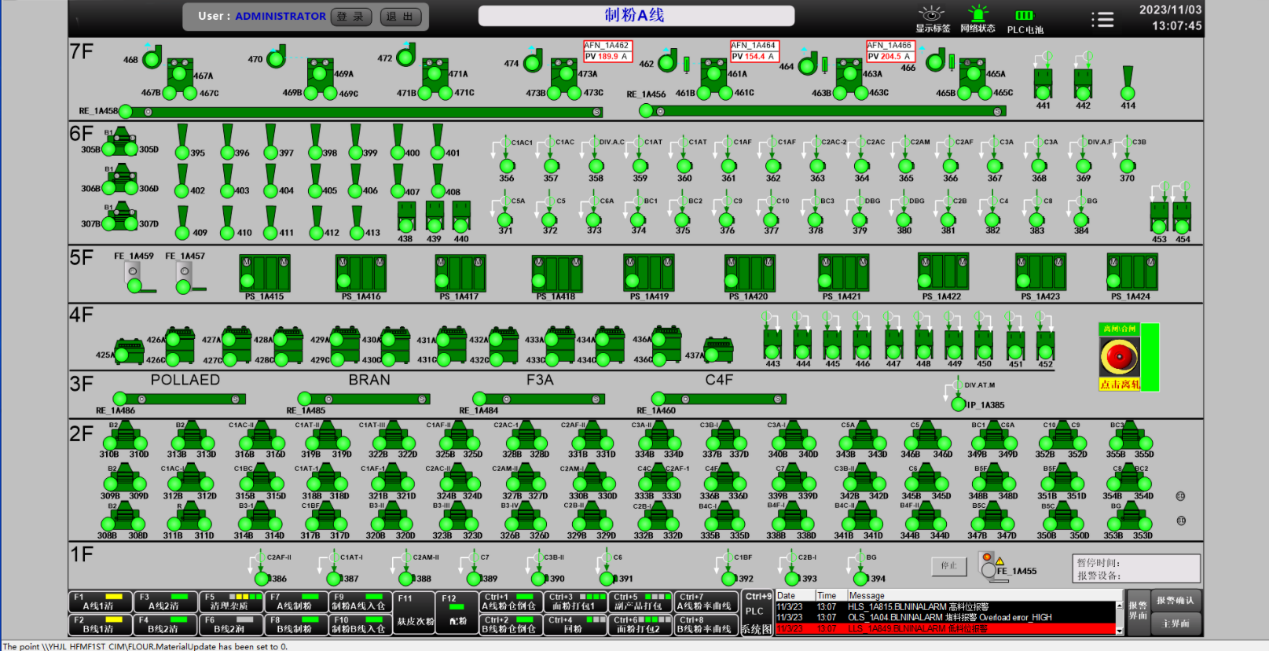

3. 制粉核心工序：精準調控，提升研磨效能
制粉作為面粉生產的核心環節，北京東方鼎晨科技有限公司結合大型糧油企業合肥“6皮磨+6心磨+2渣磨+4清粉”的工藝配置，基于RX3i PLC設計精細化控制邏輯，最大化提升出粉率與面粉品質。
采用FLOW功能塊實現各系統物料流量平衡，通過流量傳感器采集各工序流量數據，PLC自動調節給料機轉速，避免物料積壓或短缺；高方平篩、清粉機等設備出現堵料時，PLC立即控制上游磨粉機停機并觸發報警，磨粉機主電機采用軟啟動控制，避免啟動電流過高沖擊電網，電機過載、缺相時自動停機保護。CIMPLICITY軟件實時顯示各磨道工藝參數，支持參數趨勢分析，便于操作人員優化工藝。
4. 后處理、配粉、打包與倉儲工序：全流程閉環，保障品質與效率
后處理工序中，RX3i PLC通過遠程I/O模塊監測緩沖倉料位、檢查篩運行狀態，出現堵料時自動停機報警；磁選器雜質超標時，系統及時提醒清理，確保面粉衛生安全；均質化混合時間由PLC精準控制，確?；旌暇鶆蚨?ge;95%。配粉工序采用RX3i PLC的RECIPE功能塊，支持上百種專用粉配方存儲與調用，PLC根據配方比例自動調節定量螺旋輸送機轉速，添加劑添加通過計量泵精準控制，添加量精度≤±0.1%，CIMPLICITY軟件實現配方可視化管理，支持配方修改、備份與追溯。

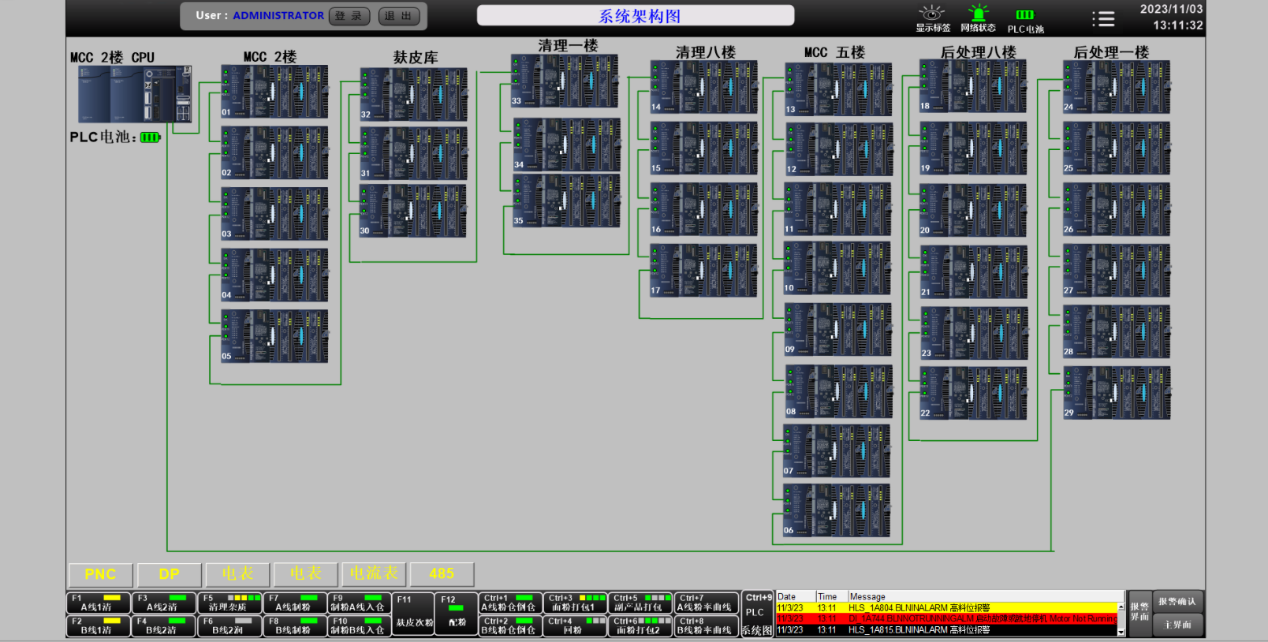

系統采用“三層架構”設計，各層級協同工作，實現全生產線的自動化控制與數據互通，充分發揮艾默生產品優勢與北京東方鼎晨科技有限公司的系統集成能力：
1. 現場控制層：以艾默生RX3i PLC主站、分站、遠程I/O模塊為核心，搭配現場傳感器、執行器，負責現場設備控制、工藝參數采集、設備聯鎖保護，實現各工序的本地化控制，適配車間惡劣環境；
2. 網絡通信層：采用PROFINET總線與工業以太網，PROFINET總線用于現場控制層內部通信，環形拓撲結構支持MRP介質冗余，確保通信不中斷；工業以太網實現現場控制層與監控管理層的數據交互，支持Modbus TCP、OPC UA協議，實現與ERP系統無縫對接；

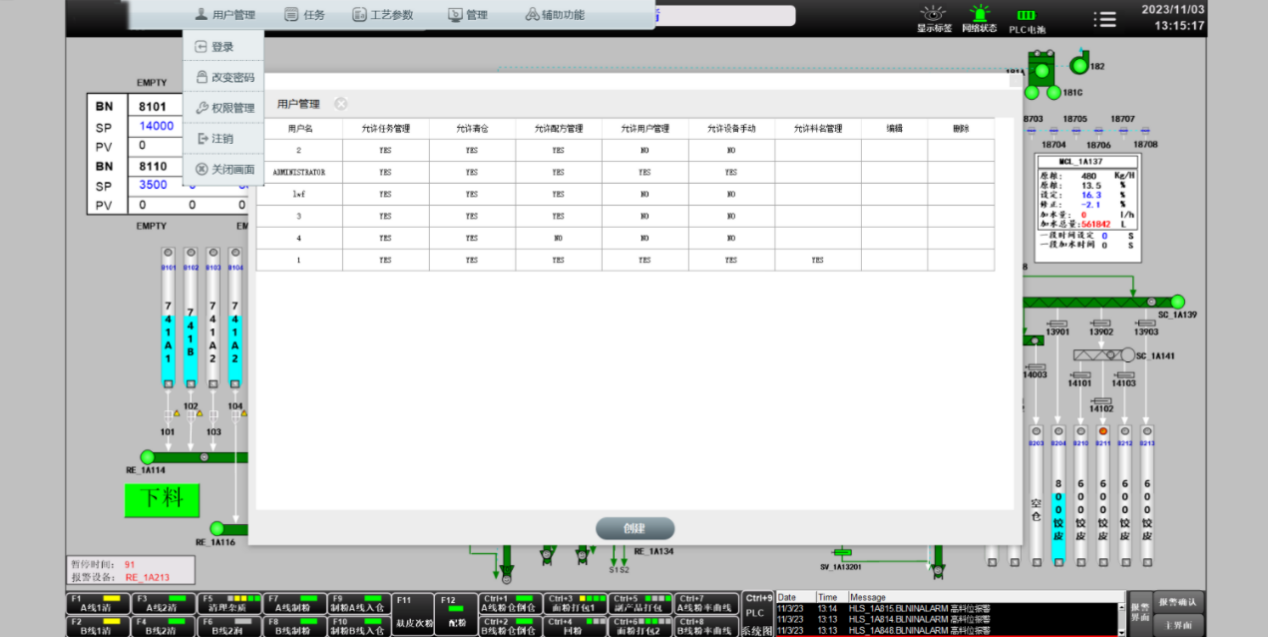

3. 監控管理層：以CIMPLICITY 11.0上位軟件為核心，搭配監控服務器、操作站、工程師站，實現全生產線集中監控、參數設置、報警處理、報表生成、配方管理，為管理人員提供全面的生產數據支撐。
北京東方鼎晨科技有限公司憑借成熟的技術團隊、豐富的行業經驗，以及艾默生產品的可靠性能，順利完成大型糧油企業合肥面粉項目智能化升級，實現全流程自動化管控，各項指標均達到預設目標，取得顯著的經濟效益與社會效益，充分體現方案的可行性與行業參考價值：
全流程自動化控制替代人工操作，各工序設備協同聯動，徹底解決工序脫節、物料積壓等問題，生產連續性大幅提升；磨輥間隙、著水流量等關鍵參數自動調節，有效提升企業產能規模。
通過艾默生RX3i PLC的精準控制，小麥水分、研磨壓力、配粉比例等工藝參數控制精度大幅提升，面粉品質一致性顯著改善，批次品質波動幅度降低60%以上；全流程數據系統化記錄，實現從原糧入廠到成品出庫的完整追溯，面粉合格率從98%提升至99.8%，成功滿足下游食品加工企業對原料品質的嚴苛要求，提升產品市場競爭力。
能耗精細化監控與優化，風機、磨粉機等關鍵設備能耗降低8%~12%；設備故障預警與自動保護功能，使非計劃停機時間減少70%，運維成本降低30%；自動化控制替代人工，減少操作人員，整體運營成本大幅下降，提升企業盈利能力。
CIMPLICITY上位軟件實現生產數據集中管理、報表自動生成，管理人員可實時掌握生產狀態、工藝參數、能耗數據，為生產優化提供數據支撐；系統與企業ERP系統無縫對接，打通數據壁壘，實現生產管理與企業管理的協同聯動，推動大型糧油企業合肥實現數字化、精益化管理轉型。
艾默生產品的高抗干擾能力與冗余設計，結合北京東方鼎晨科技有限公司的行業適配優化，使系統適應面粉車間多粉塵、溫濕度波動大的環境，系統連續運行故障率低于0.5%，確保生產穩定有序開展，徹底解決原有系統信號丟失、控制失靈等問題。
項目落地后，各項實施成果均達到甚至超出大型糧油企業合肥的預期目標，得到企業管理層與一線操作人員的高度認可。北京東方鼎晨科技有限公司的定制化解決方案，精準貼合生產工藝與實際痛點，充分體現了其在糧油加工行業的深厚技術積累。艾默生RX3i PLC與CIMPLICITY軟件的穩定運行，實現了面粉生產全流程自動化管控，不僅大幅提升了生產效率與產品品質，還降低了運營成本，為鞏固區域市場競爭力提供了有力支撐。”
同時，該項目的成功落地，為大型糧油企業集團其他面粉生產基地的智能化升級提供了可復制、可參考的實踐范例，北京東方鼎晨科技有限公司憑借專業的技術能力、高效的服務水平，與大型糧油企業集團建立了長期穩定的合作關系。此外，該項目也為糧油加工行業面粉生產線智能化升級提供了技術參考，充分彰顯了北京東方鼎晨科技有限公司在糧油行業自動化解決方案領域的標桿地位，以及艾默生產品在面粉生產領域的適配性與可靠性。
未來，北京東方鼎晨科技有限公司將繼續深耕糧油加工行業，結合艾默生等國際知名自動化產品優勢，持續優化定制化解決方案，助力更多糧油企業實現智能化、數字化轉型，推動糧油加工行業高質量發展。
