項目簡介：

國內某糧油集團下屬小包裝車間，產線由吹瓶機、貼標機、灌裝機、提環機、輸送鏈、碼垛機、追溯系統等組成。設備分布的方式需要每個工位都有操作人員值守，各個工序之間的參數傳遞，還是操作人員以寫紙條的方式來傳遞。既浪費大量的人力資源也不能保證數據傳遞的及時性及準確性。

深耕企業痛點，助力企業數字化轉型。通過使用GE公司Proficy 產品平臺進行升級改造。改造后的新系統立志于優化車間的操作流程、在各個不同工位能穩定可靠的監控同一套監控系統。將各個品牌的PLC 進行信號采集和控制，統一位操作站進行監視和控制。能夠更加直觀的顯示當前設備和儀表狀態，可以方便對現場設備進行控制，提高系統的安全性。通過對故障歷史和儀表歷史曲線的存儲和讀取，能有效的幫助分析生產運行情況。

系統結構

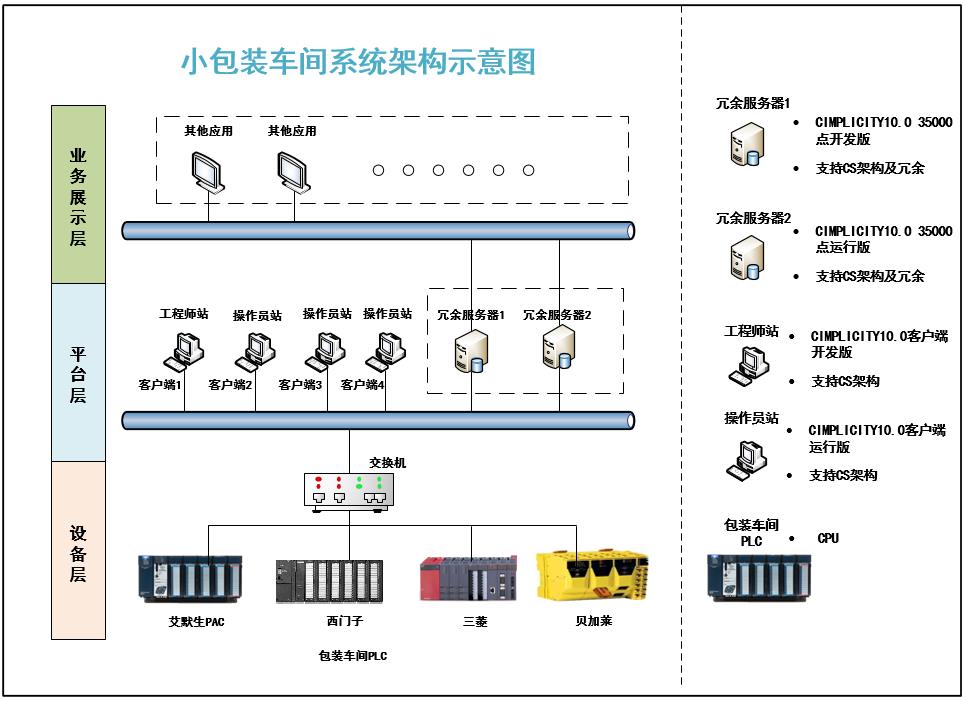

本系統采用CIMPLICITY冗余服務器+客戶端架構，軟件版本為CIMPLICITY 10.0。 (含冗余套件)。服務器：DELLT140 ，16GB內存，2個1TB硬盤，操作系統SERVER 2016 Windows server 2016。 操作員站：7080MT I7－10700 8G 1T+128G DVDRW 4G（RX640）

服務器冗余的目的是提供主機停機時的備份切換，將當機的損失降低到最小，保證工程的連續可靠運行。服務器冗余由兩臺服務器組成：主服務器和備用服務器。備用服務器作為主服務器的鏡像，和主服務器運行相同的工程，并同時進行數據采集。當檢測到主服務器當機時，備用服務器可以立刻接管數據采集、警報以及其他應用功能，最大程度的降低中斷造成的損失。

從操作員站和服務器配置可以看到，C/S結構對客戶端的配置要求不高，可以節約成本。底層采用艾默生PAC3i系列 PLC進行數據采集。Ciplicity中采用class及Object的方式來配置，將電機、閥門、儀表進行了功能分類。有效的縮短了項目開發時間。

功能與實現

將包裝產線整合到一套操作系統，方便了操作人員對整個產線的監視和操控，方便了相關參數前后的關聯性及影響要素的記錄及分析。有效的節約了人工成本。提高了生產效率。將車間各個位置的設備信息進行集中采集和監控，更直觀的關注到設備的運行狀態，為提高生產效率、降低故障率提供了有力的數據支撐。

CIMPLICITY C/S架構介紹

一、定義

服務器-客戶機，即Client-Server(C/S)結構。C/S結構通常采取兩層結構。

服務器負責數據的管理，客戶機負責完成與用戶的交互任務。

二、C/S架構的優缺點

優點：客戶端的配置要求不高，可以節約成本。

缺點：客戶端依賴于服務器的穩定性，一般使用時配置冗余服務器。

1、將工程進行廣播操作。

2、畫面中的點使用時選擇\\Server\A，即\\工程名\點名。

3.、在服務器和客戶端電腦上，OPTIONS分別把服務器、客戶端的機器名和 IP 輸入到 HOST 。

4、啟動服務器工程，在服務器運行畫面。

5.拷貝服務器端Screens文件夾到客戶端的機器上，保證工程路徑一致，客戶端按Viewer啟動。

6、注意事項

服務器和客戶端必須有授權。

客戶端可以使用server授權或者是專門的client授權。

建議關閉防火墻，以免無法實現連接。

運行效果

項目正式投產以來，操作系統得到了操作人員和工廠領導的一致好評。運行畫面詳細內容如下：

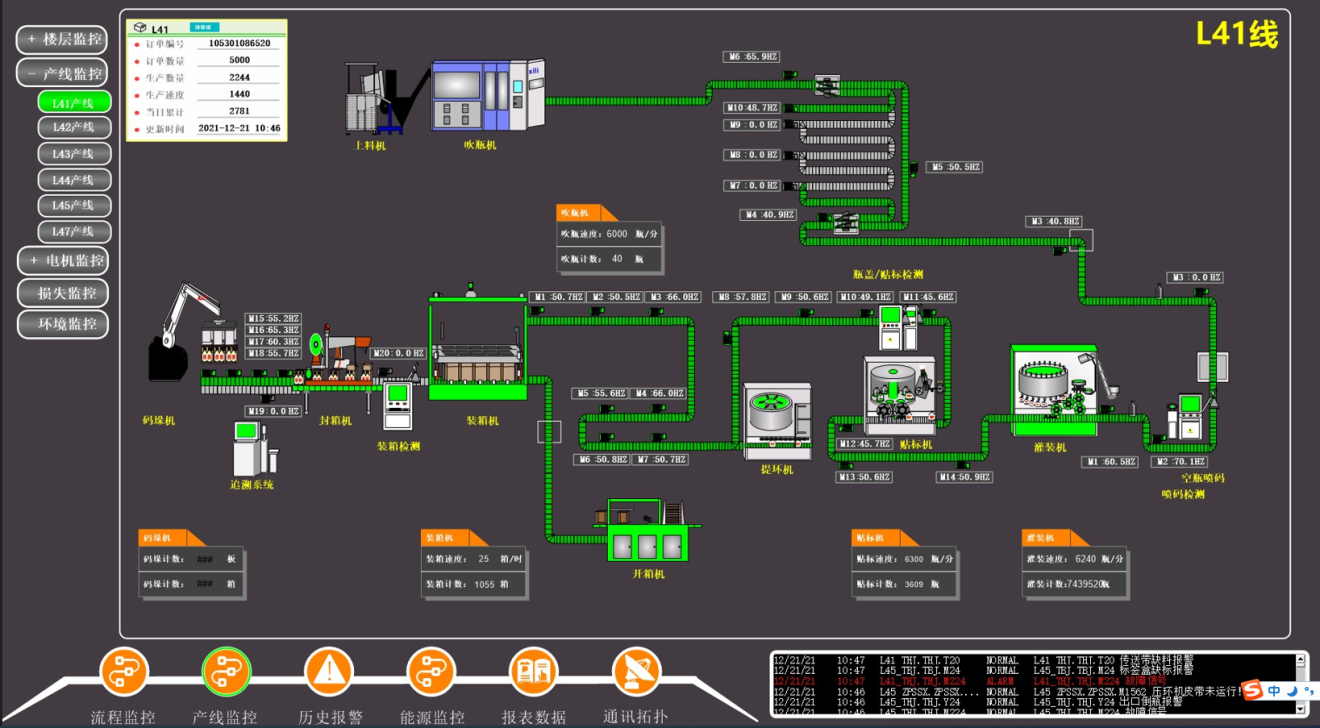

產線布局圖更好的演示了工藝流程，使工藝人員更直觀和全面的了解工藝產線。產線示意圖，更注重設備狀態的檢測，體現各個工段的輸送鏈及設備的狀態信息。

損失監控畫面會記錄各個產線的損失率、剔除量、合格量等信息。通過數據分析，可以精準定位故障點、提高生產效力。也為各個產線的橫向?qū)Ρ忍峁┮罁?jù)。

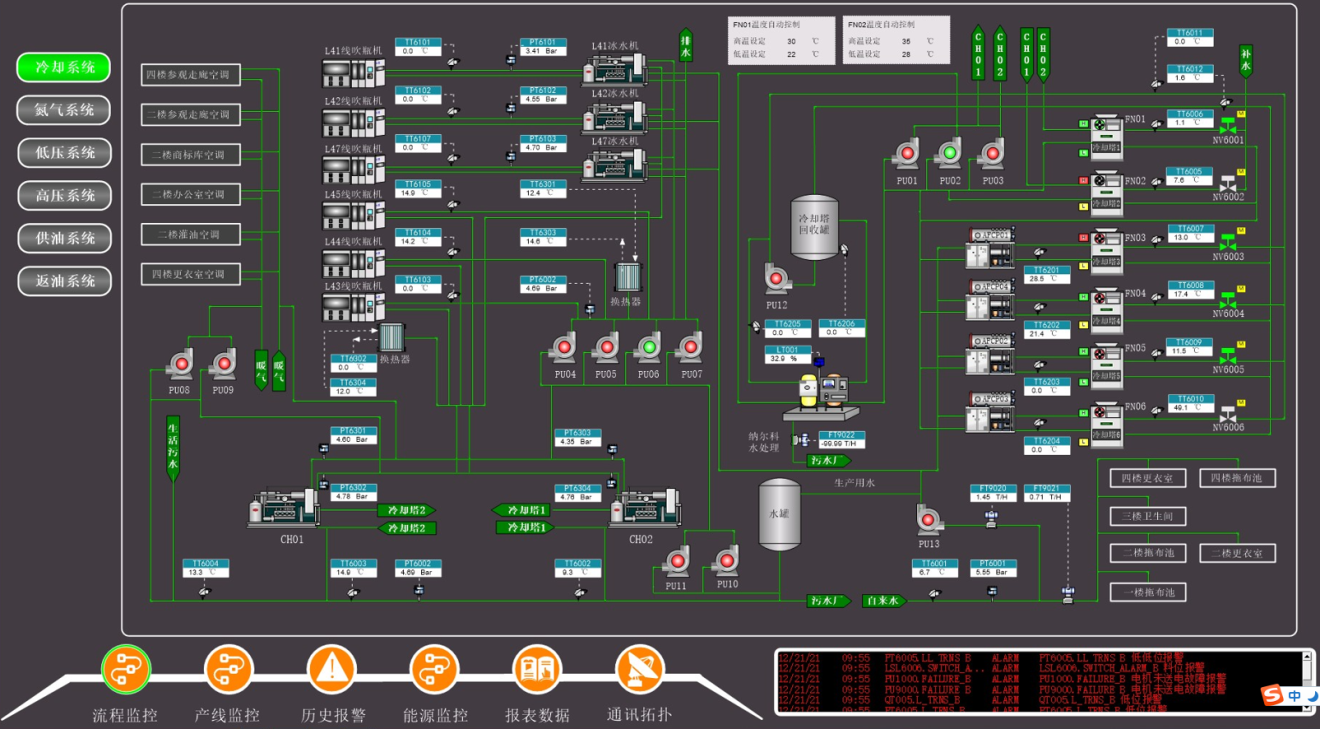

樓層監控畫面將各個樓層的溫濕度也采集展示出來，方便了消防監控。增強了車間應急能力。通訊拓?fù)鋱D展示展現了各個成套設備的通訊狀態。方便了維修人員對全局設備運行狀態的把控。

應用體會

通過cimplicity軟件對包裝產線的系統集成，大大提升了工廠的整體設備效能OEE。有效的避免了因設備故障而導致的計劃外停機。能夠更加合理的安排設備安裝和調整計劃時間(如系統準備、預熱、維護)。盡量減少了空轉和輕微停機。（生產過程中任何輕微中斷，都可能導致不必要的生產時間的增加）。

用Class的方式開發工程，縮短了設計開發周期。通過與同類型的產品相對，在IO 點數、穩定性上，Cimplicity都具有明顯優勢。利用客戶停產15天的時間，就完成了項目部署、調試、投產。如期完成了項目的升級改造。與原有的分布式的操作系統對比，新系統具有更高的使用效率、更簡易的操作流程。升級后的系統運行穩定，得到了客戶的高度認可。
