2026-06-18
Proficy Machine Edition（簡稱PME） 是艾默生PLC的集成化工業自動化開發環境，涵蓋邏輯控制、運動控制、人機界面（HMI）等全流程開發功能，廣泛應用于各類工業設備的自動化編程與運維管理中。在編程實踐中，Class（類）作為面向?qū)ο缶幊蹋∣OP）的核心載體，能夠?qū)崿F(xiàn)程序模塊的標準化、可復用化與可維護性提升，尤其適用于多同類設備、復雜邏輯場景的編程開發，成為優化程序畫面結構、提高開發效率的關鍵技術手段。本文將從Class的核心概念、應用價值、實操步驟及工程實例出發，全面解析程序畫面中Class的應用要點，助力工程師高效運用Class提升編程質量。
在艾默生產品的編程環境中，Class（類）是一種自定義的程序模板，用于封裝具有相同屬性、方法、邏輯規則的一組對象，本質是將同類設備或同類功能的控制邏輯、參數配置、事件響應等進行標準化抽象，形成可重復調用的程序模塊。與傳統線性編程相比，Class具備“封裝性、繼承性、可實例化”三大核心特性，這也是其能夠優化程序結構的核心原因。
從本質來看，程序畫面中的Class與通用編程語言（如C#）中的類概念一致，但更貼合工業自動化場景的需求，其核心作用是解決“多同類對象重復編程”的痛點。例如，一條生產線中存在多臺相同型號的電機、多個相同規格的傳感器，每臺設備的控制邏輯（如啟動、停止、故障報警）基本一致，若采用傳統編程方式，需為每臺設備單獨編寫重復邏輯，不僅增加開發工作量，還會導致程序冗余、維護困難。而通過創建Class模板，只需編寫一次標準化邏輯，再通過實例化操作生成多個對象，即可實現多臺同類設備的統一控制與管理，大幅提升編程效率與程序規范性。
需要注意的是，PME中的Class以.soc文件格式存儲，可包含預配置的屬性、點位、事件、動作及腳本等組件，還可關聯CIMPLICITY 畫面和自定義幫助文檔，實例化后的Class對象，其功能與非類對象完全一致，但系統會自動將對象名稱前綴添加到功能名稱前，便于工程師快速定位與管理各個實例的功能模塊。
Class 在工業自動化編程中，從開發、維護、規范、擴展四個維度解決多同類設備編程痛點，核心價值如下：
減少冗余，提升開發效率 以 “一次編寫、多次調用” 封裝同類邏輯，避免重復代碼；支持導入導出模板，大幅縮短開發周期、降低出錯率。
優化結構，降低維護成本 邏輯集中封裝，修改模板即可同步更新所有實例，無需逐一調整；程序更清晰，大幅減少維護與排查時間。
統一標準，提升程序規范性 固化控制邏輯、參數與命名規則，統一多人開發規范；可作為項目標準資產復用，建立標準化編程體系。
靈活擴展，適配復雜場景 可快速增刪屬性與方法，支持多 Class 嵌套及與梯形圖、功能塊圖聯動，兼容 IEC?61131?3 標準，滿足復雜協同控制需求。
三、Class的實操步驟（以PACSystems RX3I控制器為例）
Class的應用主要分為“創建Class模板、定義Class屬性與方法、實例化Class對象、調用與調試Class”四個核心步驟，結合GE PACSystems RX3I控制器的實操場景，詳細步驟如下，確保工程師能夠快速上手應用。

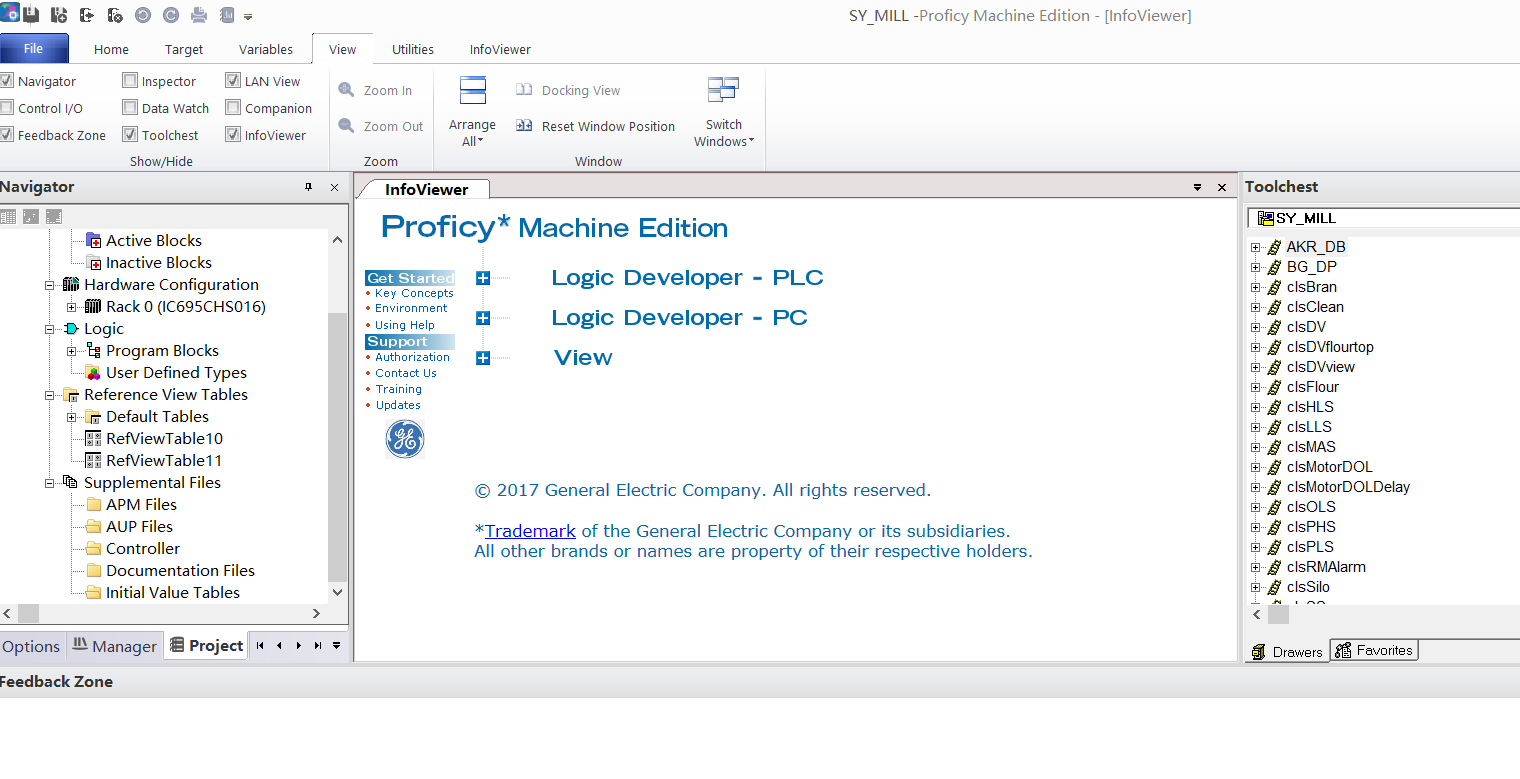

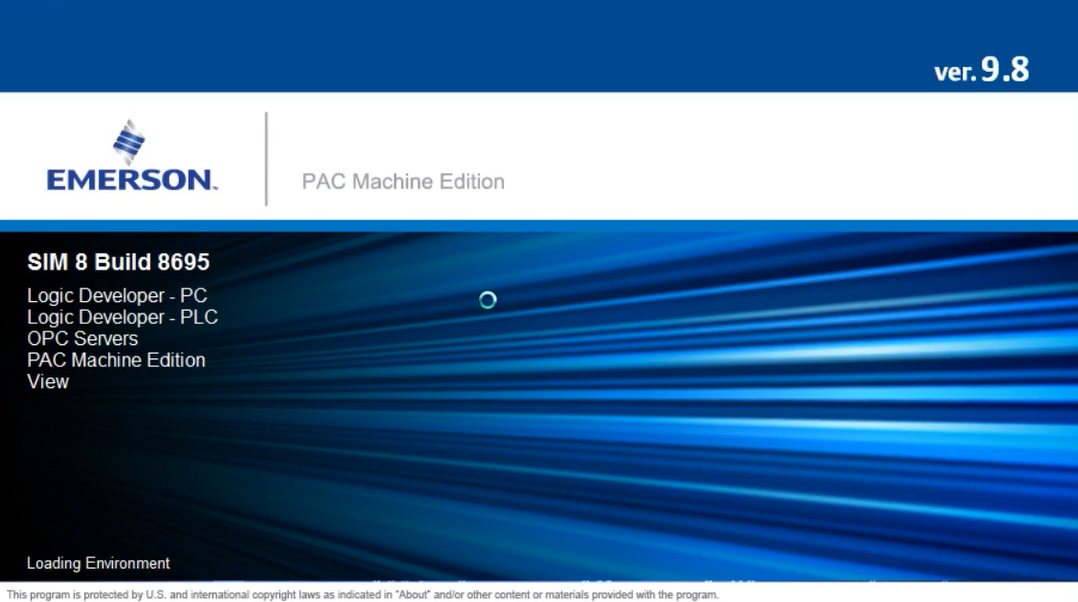

1. 啟動Proficy Machine Edition軟件，選擇“Logic Developer PLC”開發環境（若未選擇，可通過“Windows > Apply Theme”菜單修改）；

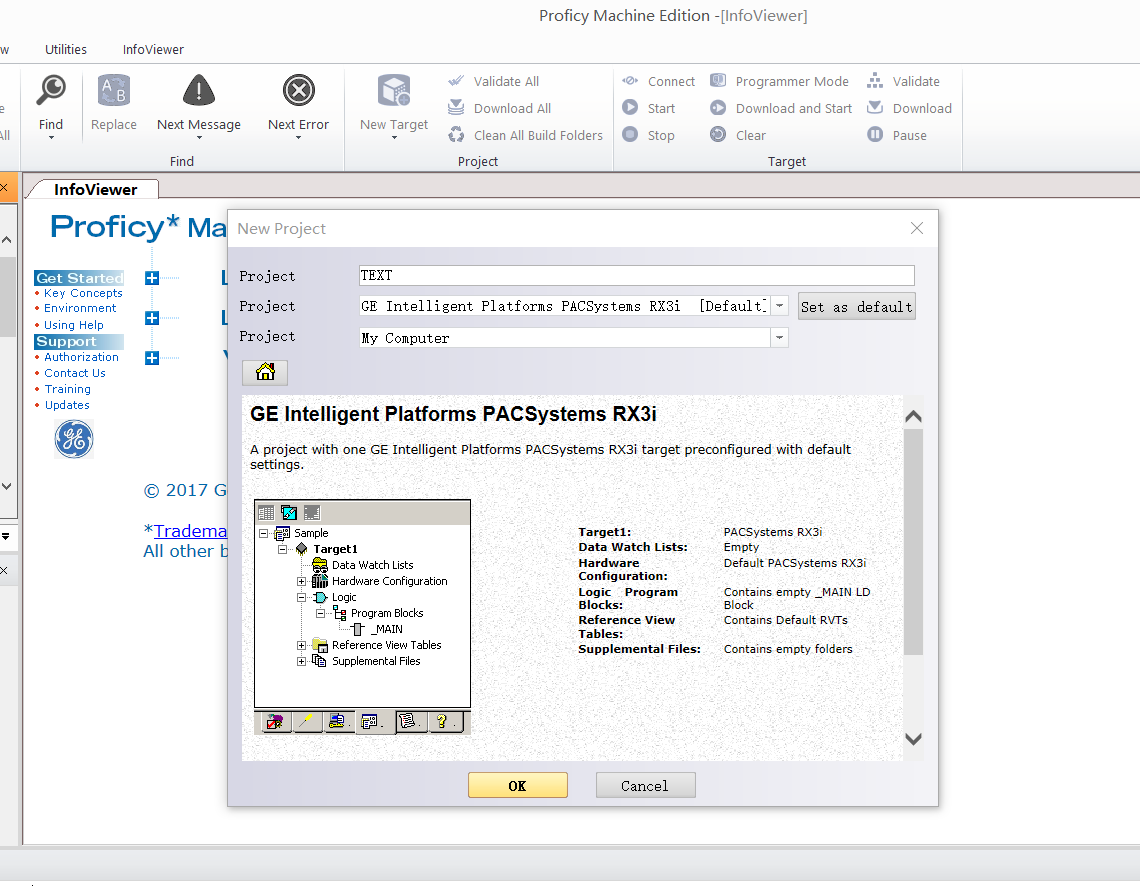

2. 新建項目，輸入項目名稱（建議使用英文，避免中文亂碼），選擇控制器類型為“PACSystems RX3I”，完成項目創建；

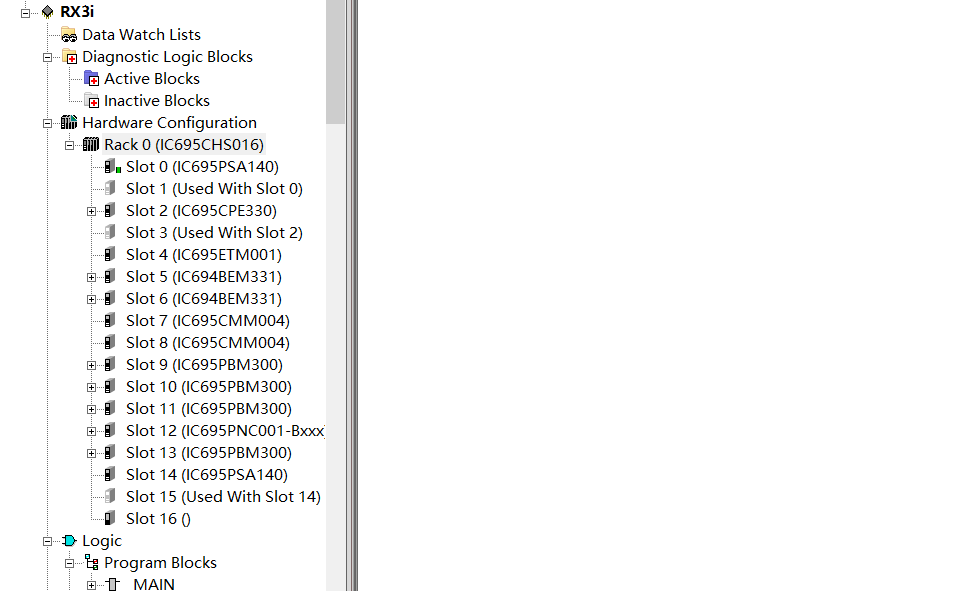

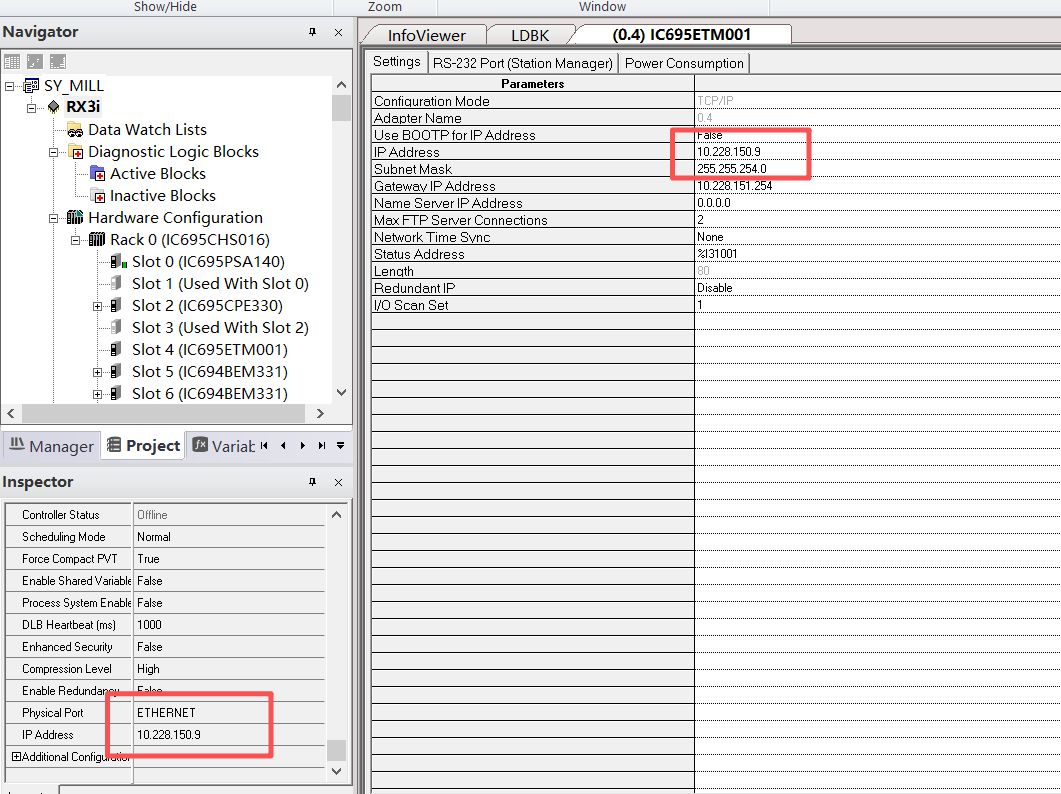

3. 完成硬件配置，依次展開“Project>PAC Target>hardware Configuration>main rack”，為各個插槽添加電源模塊、CPU模塊、I/O模塊等，確保硬件配置完整（若出現紅色提示欄，需補充模塊參數，如ETM001通信模塊需配置IP地址）；
4. 配置工業以太網通信，將PC、PLC、HMI的IP設置在同一網段，通過“Set Temporary IP Address”功能設置PLC臨時IP，確保軟件與硬件通信正常，為后續Class的調試做好準備。

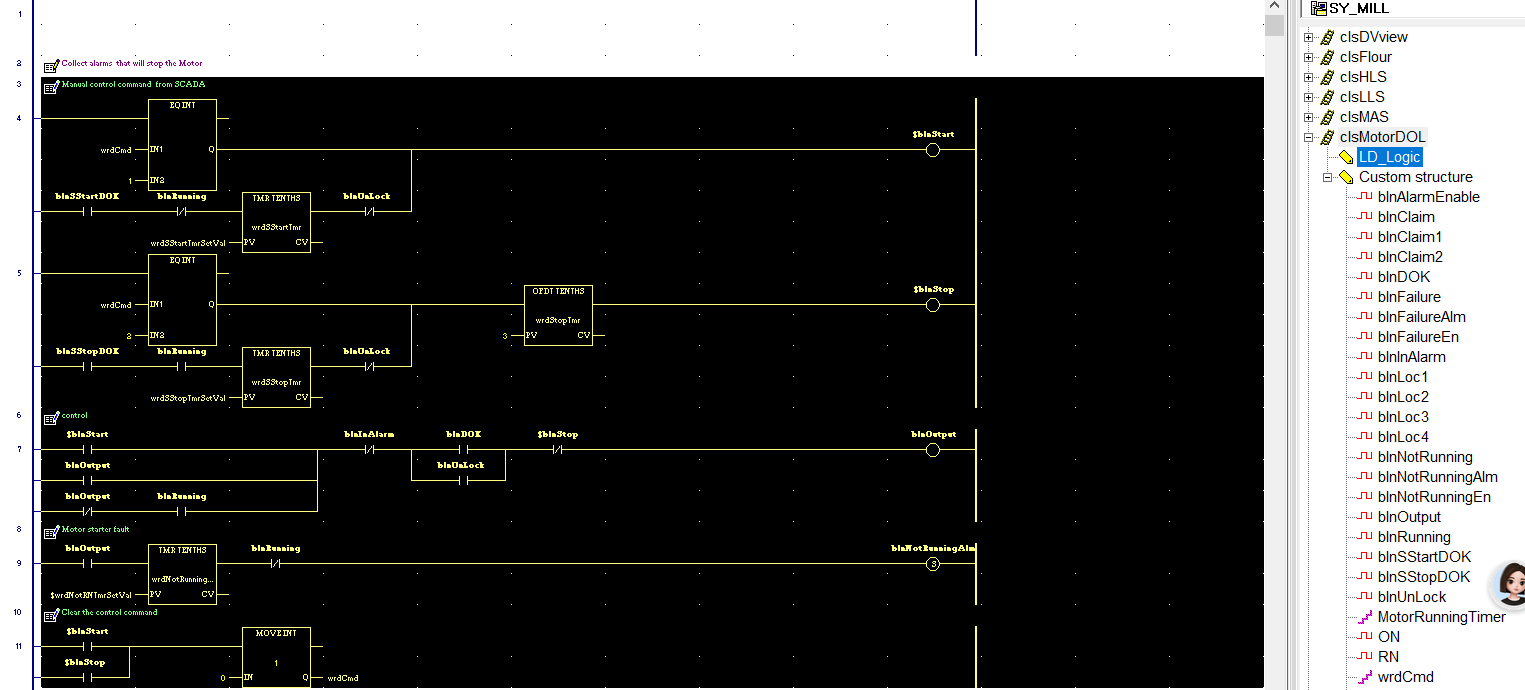

1. 在新建LD Bloke（編程頁面）中，提前規劃要編輯的class類引腳和設備邏輯；
2. 全部選中后按住ctrl鍵拖入項目LOCAL中，輸入Class名稱（如“clsMotorDOL”，命名需簡潔明了，體現Class的功能）。

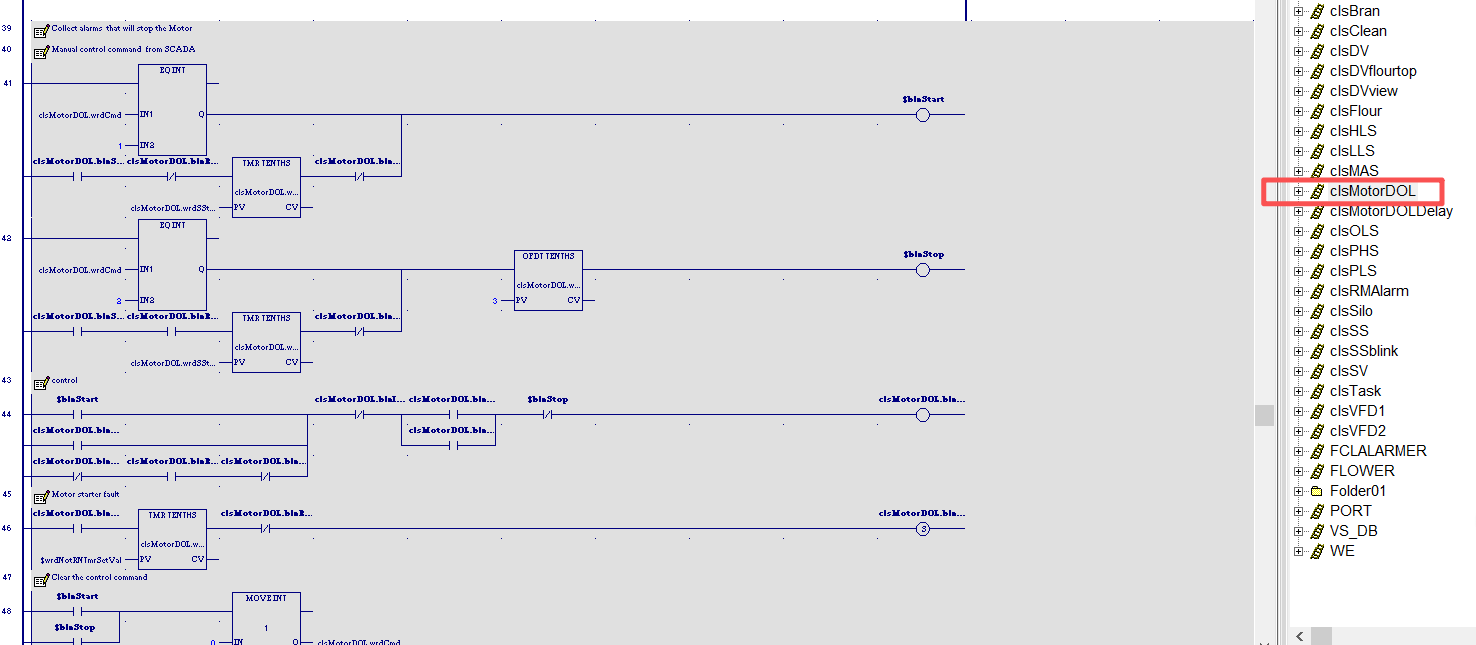

3. 此時，項目瀏覽器中會新增“clsMotorDOL ”Class節點，后續將可以作為一個設備class進行應用
（三）定義Class的屬性與方法
屬性與方法是Class的核心內容，屬性用于存儲設備的參數（如電機轉速、運行狀態），方法用于實現設備的控制邏輯（如啟動、停止、故障檢測）。
1. 定義屬性：輸入屬性名稱（如“Speed”“Run”），選擇屬性類型（如INT、BOOL），設置屬性的默認值、訪問權限（如只讀、可讀寫），點擊“OK”。例如，“Run”（運行狀態）設置為BOOL類型，默認值為FALSE（停止?fàn)顟B(tài)）；“Speed”（電機轉速）設置為INT類型，默認值為0。
2. 定義方法：在編輯界面中，可通過梯形圖、結構化文本（ST）等標準編程語言編寫方法邏輯。例如，“Start”方法的邏輯為：當觸發信號為ON時，設置“Run”為TRUE，啟動電機；“Fault”方法的邏輯為：檢測電機過載信號，若過載信號為ON，設置故障標志位為TRUE，停止電機運行。
3. 定義事件（可選）：若需實現事件響應邏輯（如電機故障時觸發報警），設置事件觸發條件（如“Fault”為TRUE），關聯對應的動作（如觸發HMI報警、停止電機）。

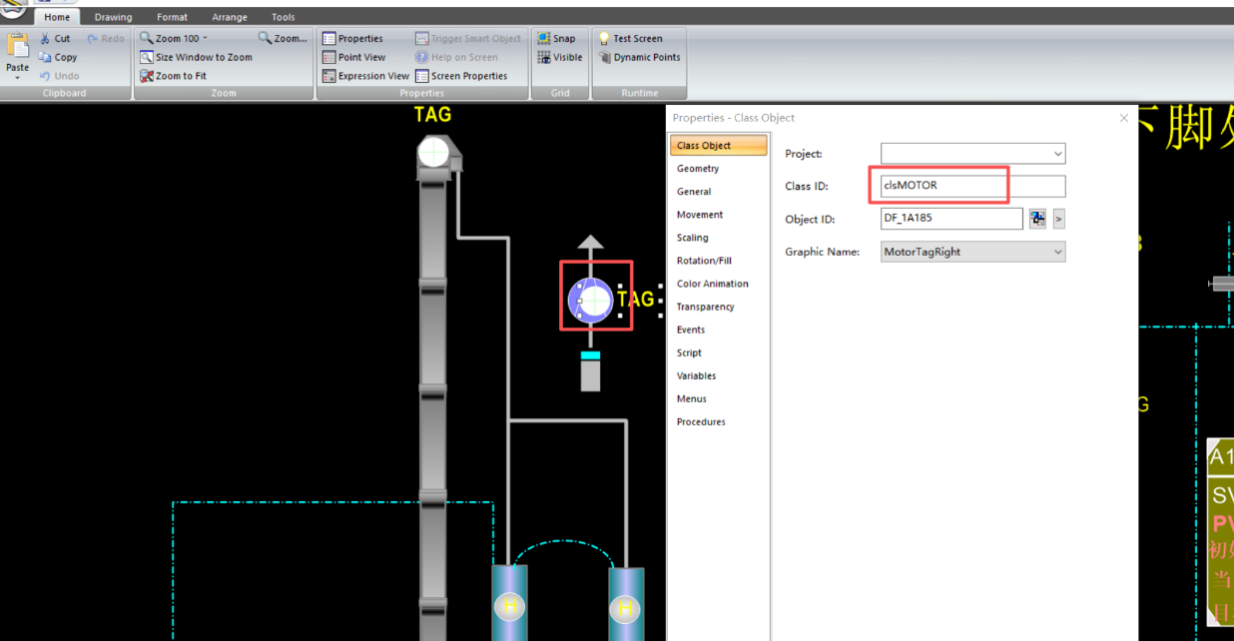

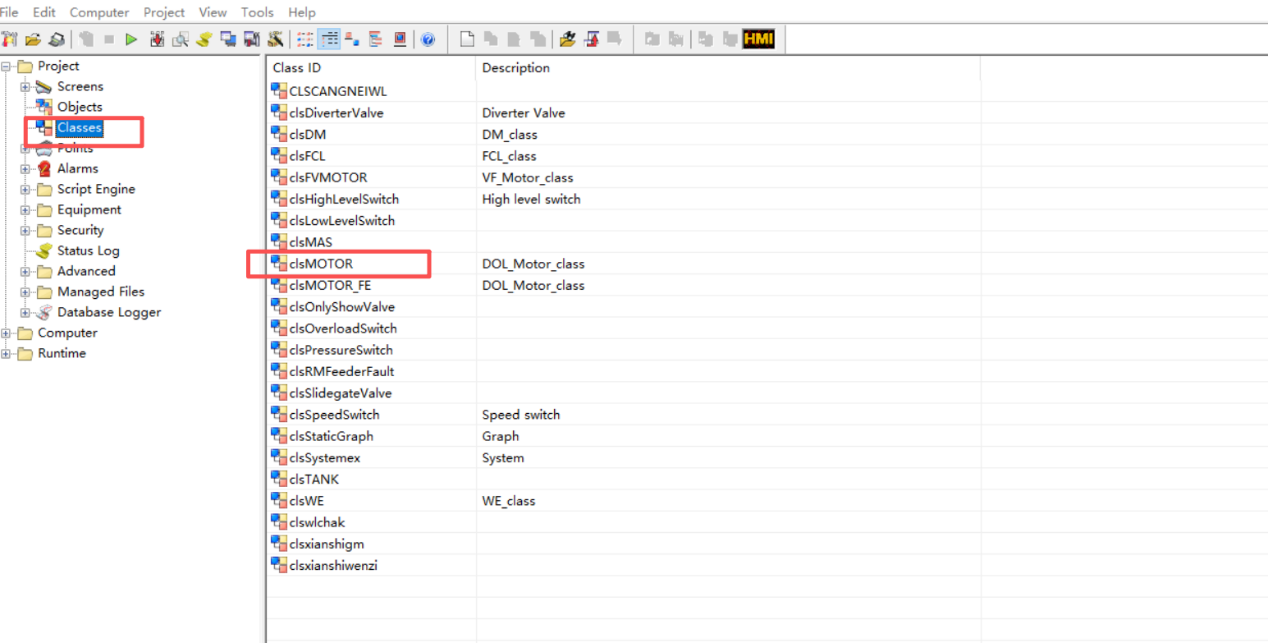

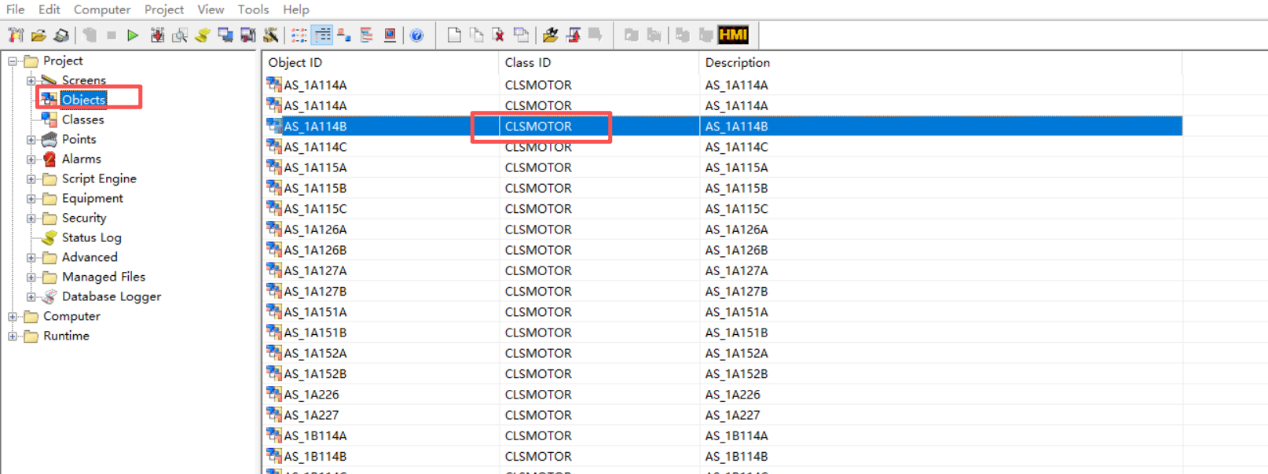

在工程畫面中，Class模板創建完成后，需通過實例化操作生成具體的對象，分配給實際的設備，實現控制邏輯的復用。
（五）調用與調試Class實例
1. 調用Class實例：通過調用Class實例的方法，實現對設備的控制。例如，通過“實例名稱.方法名稱”（如“Motor1”）調用電機啟動方法，觸發電機啟動；通過“實例名稱.屬性名稱”（如“Motor1.Run”）讀取電機運行狀態，用于HMI顯示或邏輯聯動。
2. 調試Class實例：將程序下載到PLC控制器中（下載前需確保軟件與PLC通信正常），通過PME的在線監視功能，查看Class實例的屬性值、方法執行狀態。若發現邏輯異常，可返回Class模板修改方法邏輯，修改后所有實例會自動同步更新，無需重新下載整個程序。調試過程中，可利用PME的故障查看功能，定位Class實例的邏輯錯誤，確保程序正常運行。
在程序畫面中應用Class時，需注意以下幾點，避免出現邏輯錯誤、實例沖突等問題，確保Class的正常應用。
1. Class命名與屬性命名規范：Class名稱、屬性名稱、方法名稱需簡潔明了，避免使用中文、特殊字符，建議采用“功能+類型”的命名方式，便于工程師識別與調用；同時，避免不同Class的屬性、方法名稱重復，防止實例調用時出現沖突。
2. 屬性訪問權限設置：根據實際需求設置屬性的訪問權限（只讀/可讀寫），例如，電機的故障狀態（Fault）建議設置為只讀，避免誤操作修改，確保數據的準確性；轉速參數（Speed）可設置為可讀寫，便于手動調節。
3. 實例化對象的獨立性：雖然實例繼承Class模板的屬性與方法，但每個實例的屬性值是獨立的，修改一個實例的屬性值，不會影響其他實例，因此需為每個實例設置合理的初始屬性值，避免實例之間的相互干擾。
4. Class模板的兼容性：創建Class模板時，需考慮控制器的型號與軟件版本，確保Class模板與控制器、軟件版本兼容（如PME 7.00版本支持Profinet simplex模式，創建Class時需結合版本特性）；同時，Class模板導入時，可選擇“導入為副本”，保留原始模板的同時修改副本，避免修改原始模板影響其他項目。
5. 調試優先級：調試時，建議先調試Class模板的邏輯，確保模板邏輯正確后，再實例化對象進行調試，避免因模板邏輯錯誤導致所有實例出現問題；同時，利用PME的在線監視功能，實時查看Class實例的屬性與方法執行狀態，快速定位故障。
6. 安全規范：編寫Class邏輯時，需遵循工業自動化安全規范，尤其是急停、故障保護等邏輯，確保電機、傳感器等設備的安全運行；同時，在硬件接線與程序下載前，需確認接線正確，避免因接線錯誤損壞設備或PLC模塊。
在程序畫面開發中，Class作為面向?qū)ο缶幊痰暮诵墓ぞ?，通過封裝、繼承、實例化的特性，有效解決了工業自動化項目中多同類設備重復編程、程序維護困難、規范性差等痛點，能夠顯著提升編程效率、優化程序結構、降低維護成本，適配中大型復雜自動化項目的開發需求。
從實操角度來看，Class的應用流程清晰，通過“創建模板—定義屬性方法—實例化—調試”四個步驟，即可實現標準化邏輯的復用，結合 PACSystems控制器的硬件配置與通信設置，能夠快速落地到實際工程中。在實際應用中，工程師需結合項目需求，合理設計Class模板，規范命名與權限設置，注重模板的兼容性與安全性，充分發揮Class的可復用性與擴展性優勢。
隨著工業自動化技術的不斷發展，設備復雜度與項目規模不斷提升，Class作為編程中的核心技術，其應用將更加廣泛。掌握Class的應用方法，能夠幫助工程師提升編程能力，優化自動化項目的開發與運維效率，為工業自動化系統的穩定、高效運行提供有力支撐。未來，結合艾默生的集成開發優勢與Class的標準化特性，可進一步實現自動化項目的模塊化、智能化開發，推動工業自動化水平的提升。
