前言

IGS（ Industrial Gateway Server ）工業網關服務器，是一個能與最新的工業標準協議通訊的驅動包，它能夠與數千種不同廠商的設備和儀器通訊，為系統提供強大、完整、健全、可靠、易用的通訊解決方案。

?

該產品屬于即插即用的通用型驅動程序，可以直接獲取控制設備（PLC）定義的地址表，直接將地址引入SCADA系統的過程數據庫。還可以提供OPC SERVER服務，將連接設備取得的數據以標準OPC的數據格式共享給其它OPC客戶端。主要特點如下：

?

1. 超過150種設備連接協議
2. 基于最新OPC標準（OPC DA 1.0、 2.0、3.0，A&E和UA）
3. 為所有Porficy 軟件系列提供 Proficy HMI/SCADA解決方案和OPC通訊的內嵌式驅動程序
4. 單個實例能夠同時和不同協議及設備通訊。
5. 以服務或交互式界面模式運行

?

本文是北京東方鼎晨為用戶提供的CIMPLICITY通過IGS與PAC3i通訊的配置、調試過程。由于我們的水平有限，文中的不足之處請聯系指正。

?

PAC3i PLC端變量表導出

?

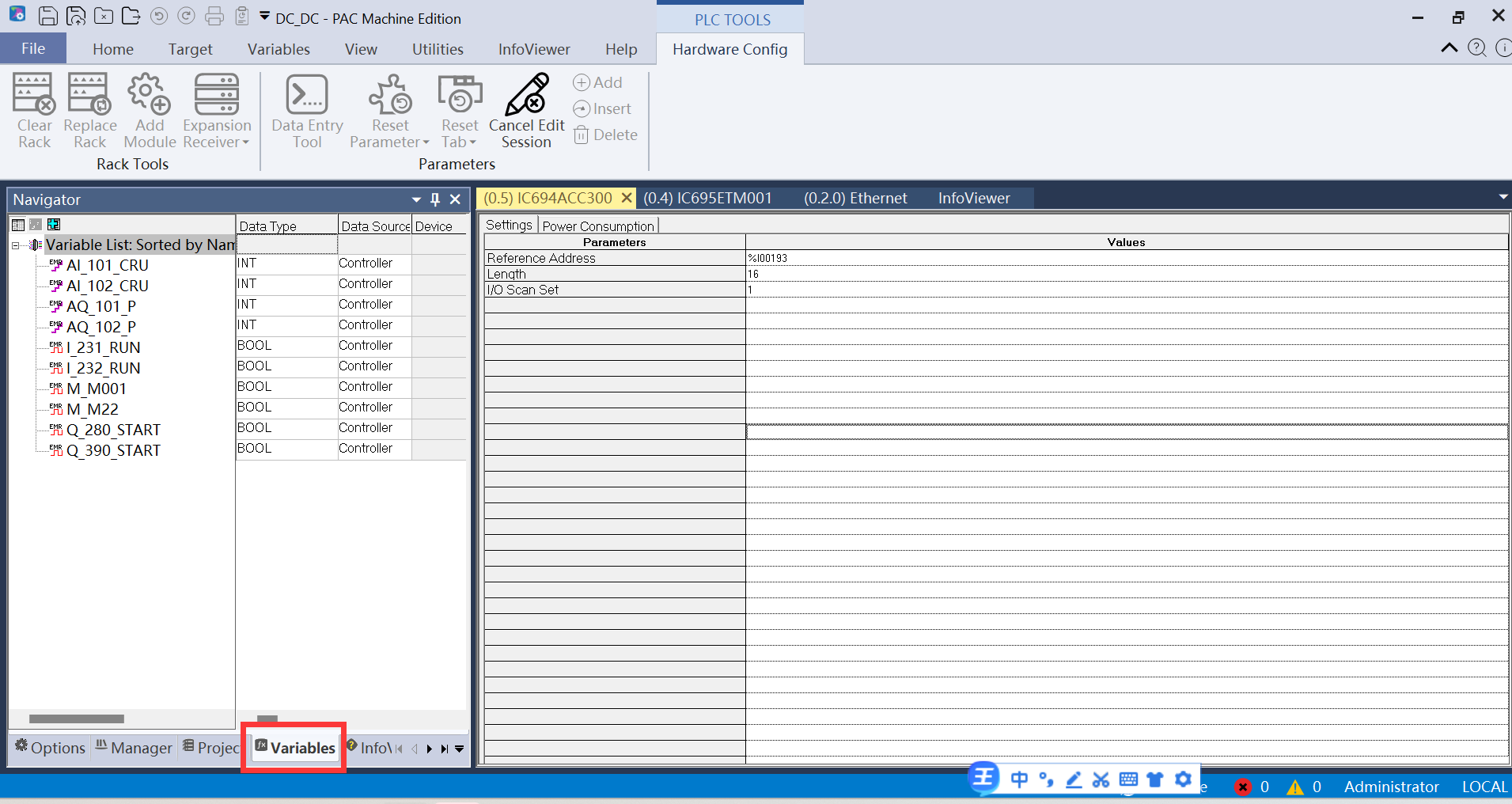

（1）打開ME編程軟件變量表

?

?

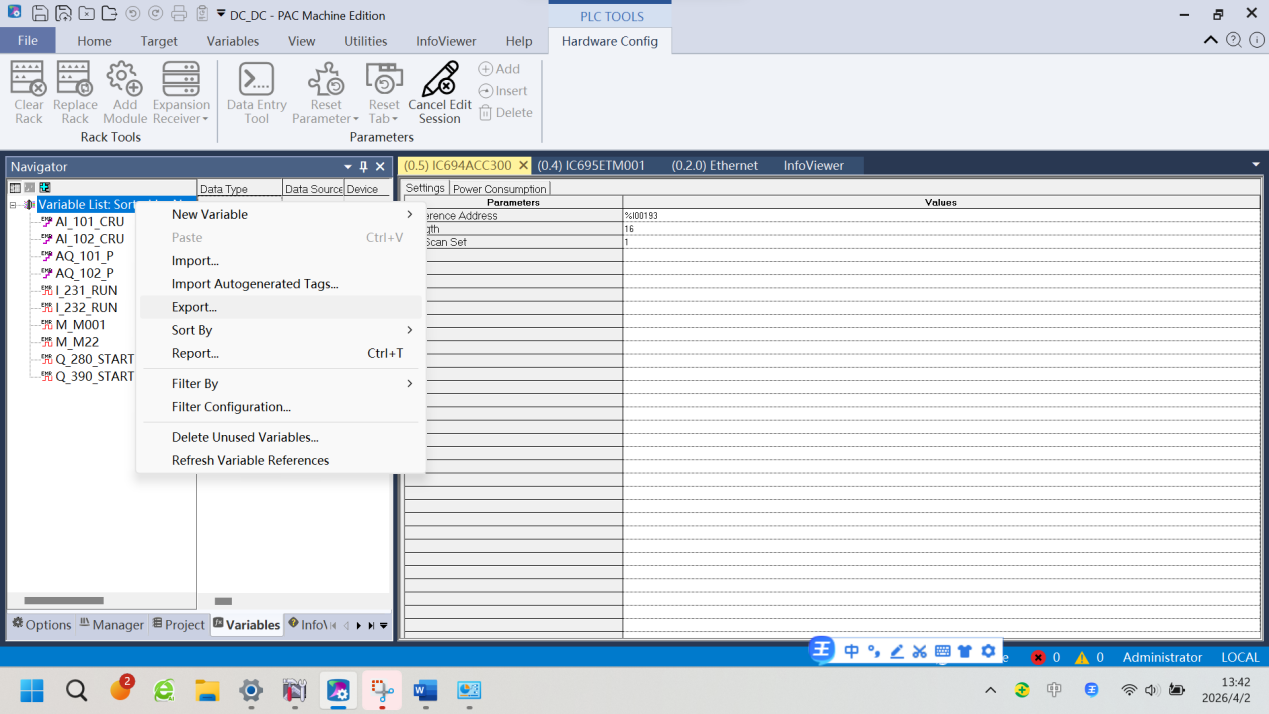

（2）右鍵選擇Export 導出變量表

?

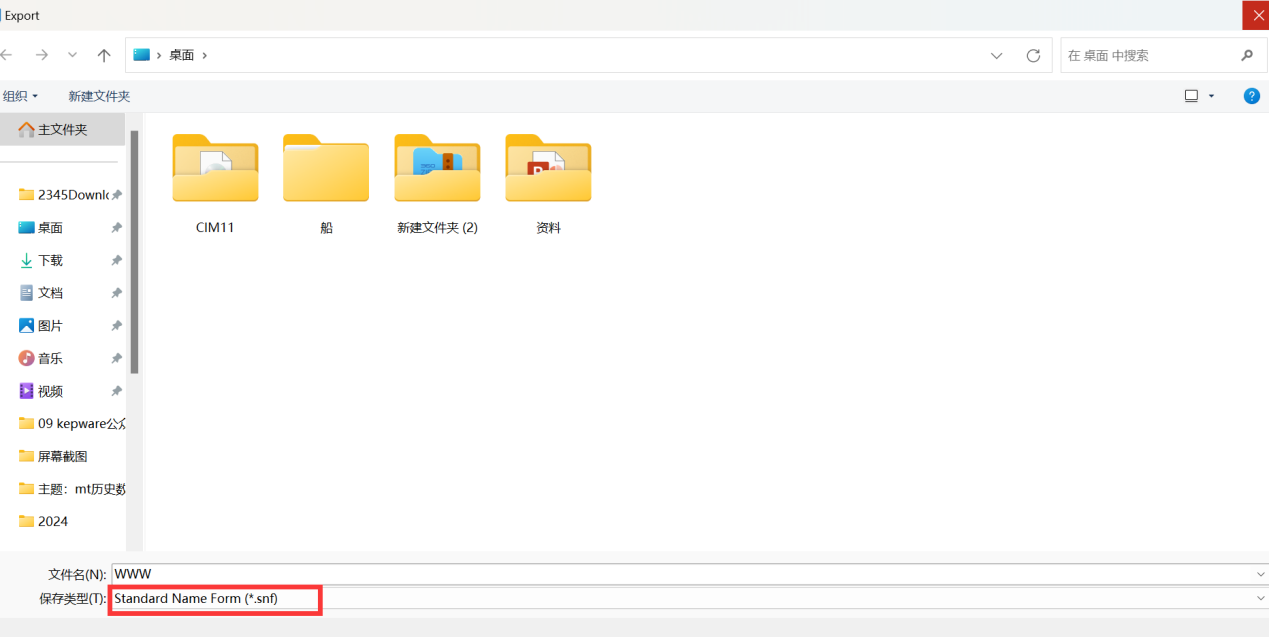

（3）導出變量表的格式選擇 .snf格式

?

?

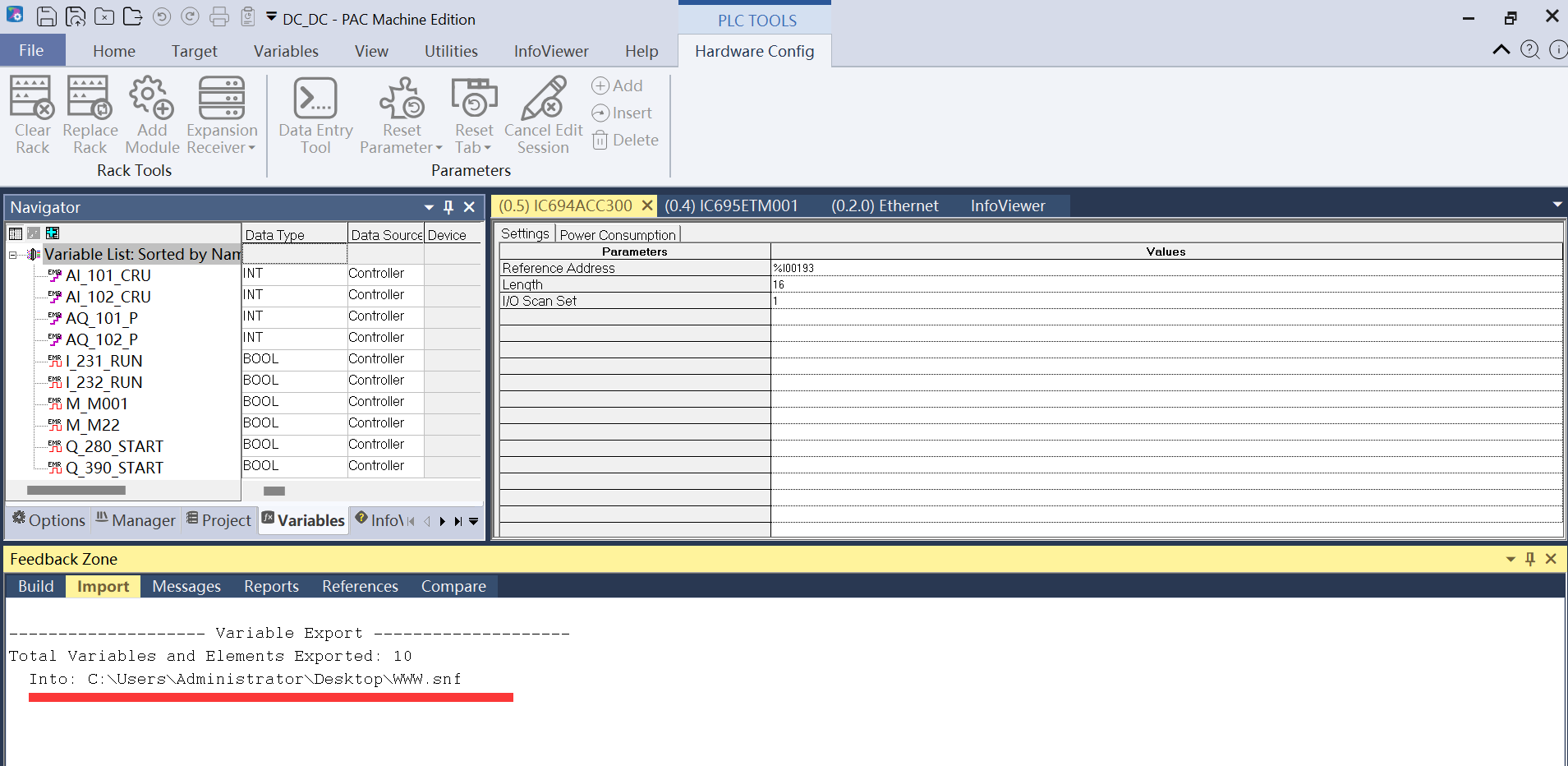

（4）導出成功，保存到桌面

?

?

上述步驟完成了PLC端變量表的導出。

?

IGS配置及通訊建立

?

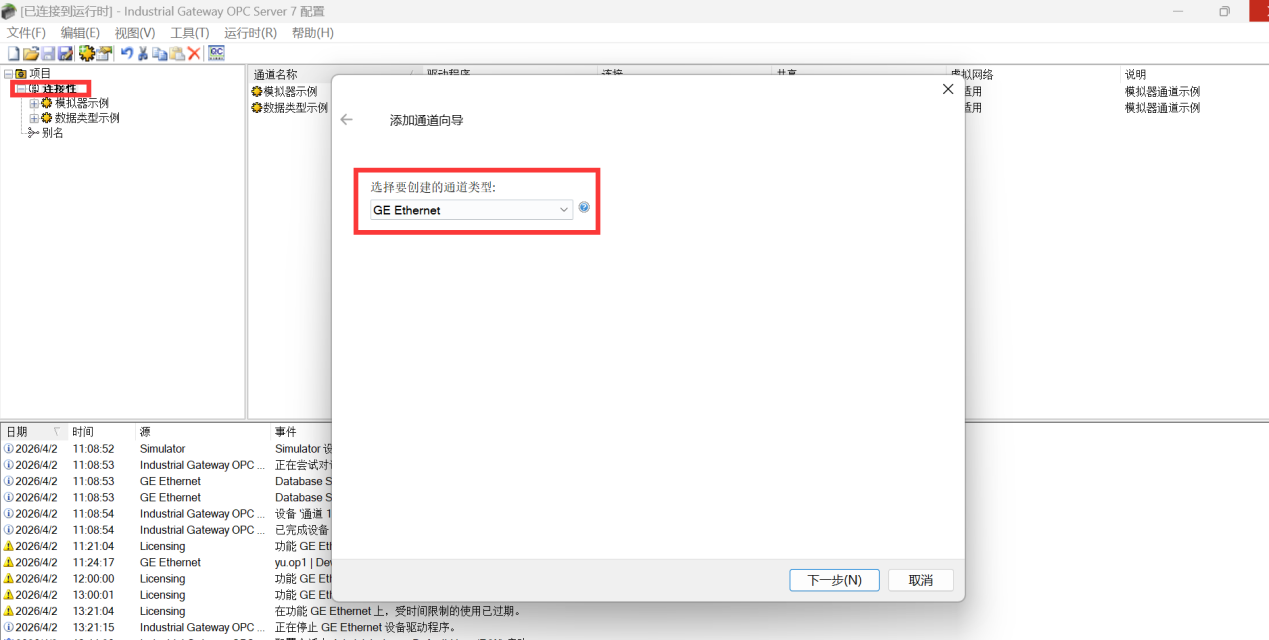

（1）新建項目，并選擇GE Ethernet驅動，添加通道

?

?

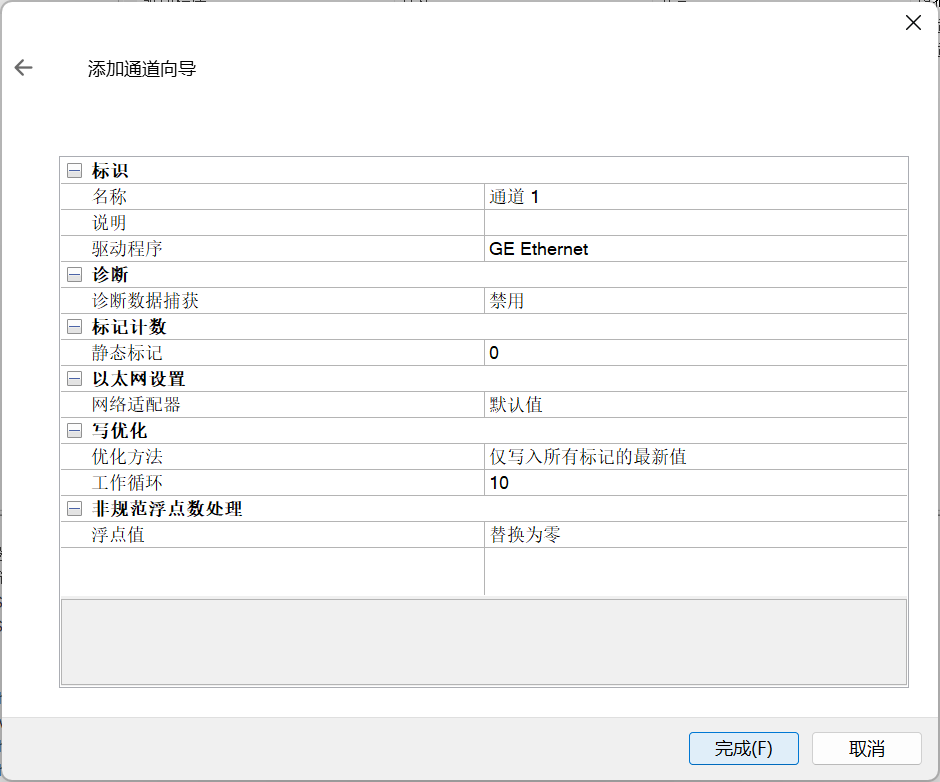

一直按下一步完成添加通道

?

?

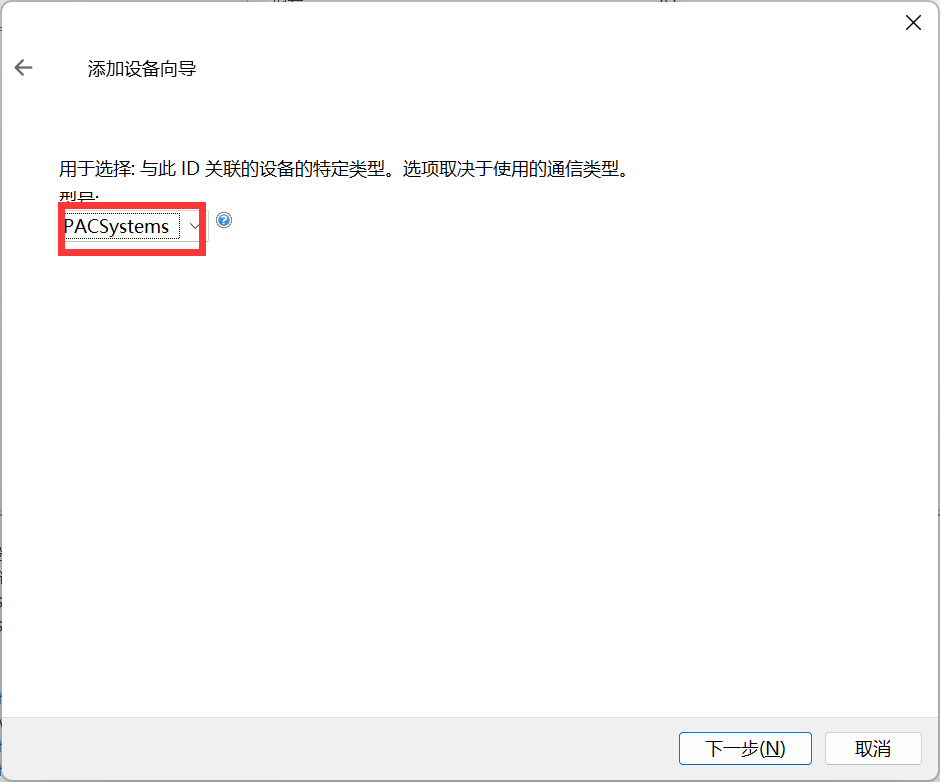

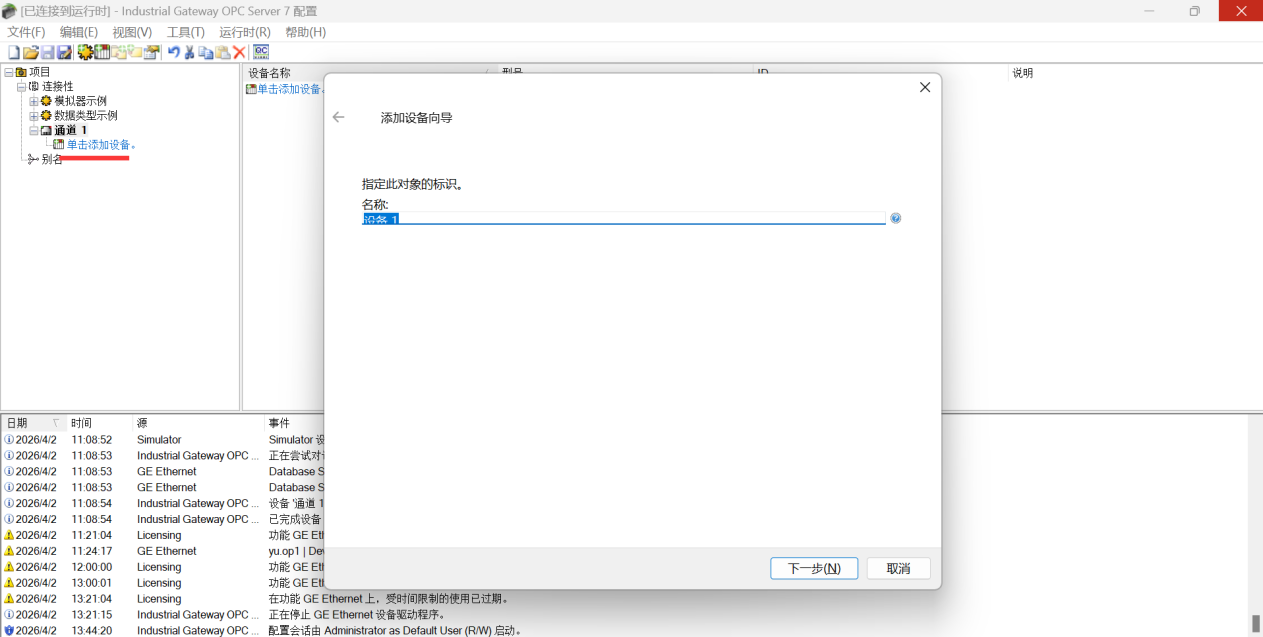

（2）添加設備，并選擇 PACSystems類型

?

?

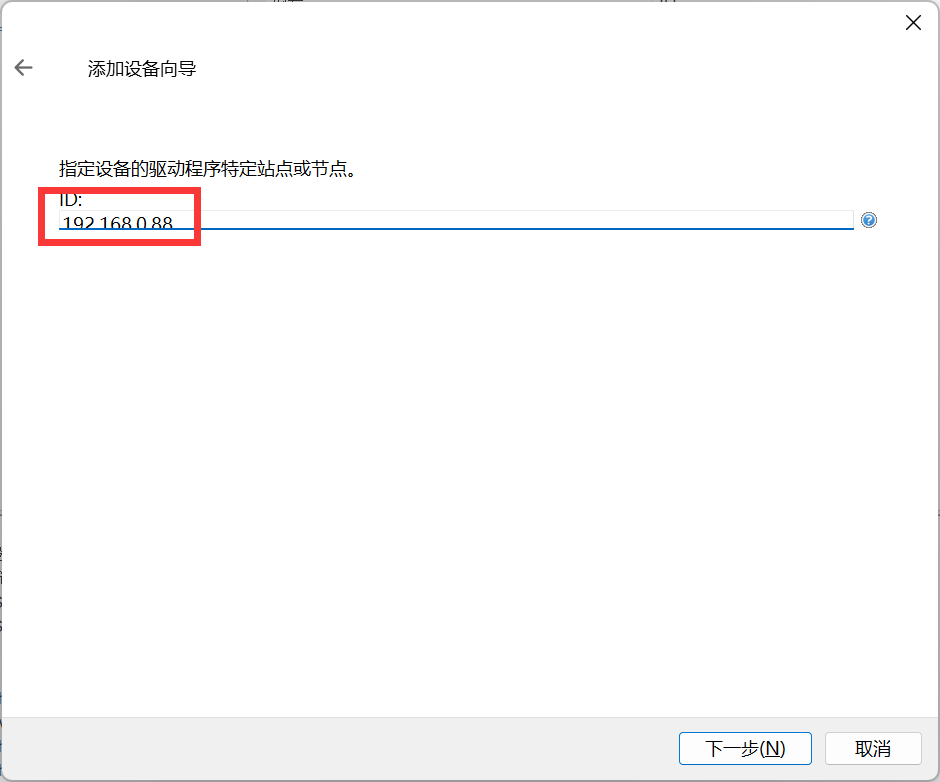

（3）設置PLC的IP地址，本例中為192.168.0.88（請確保計算機也在此網段）

?

?

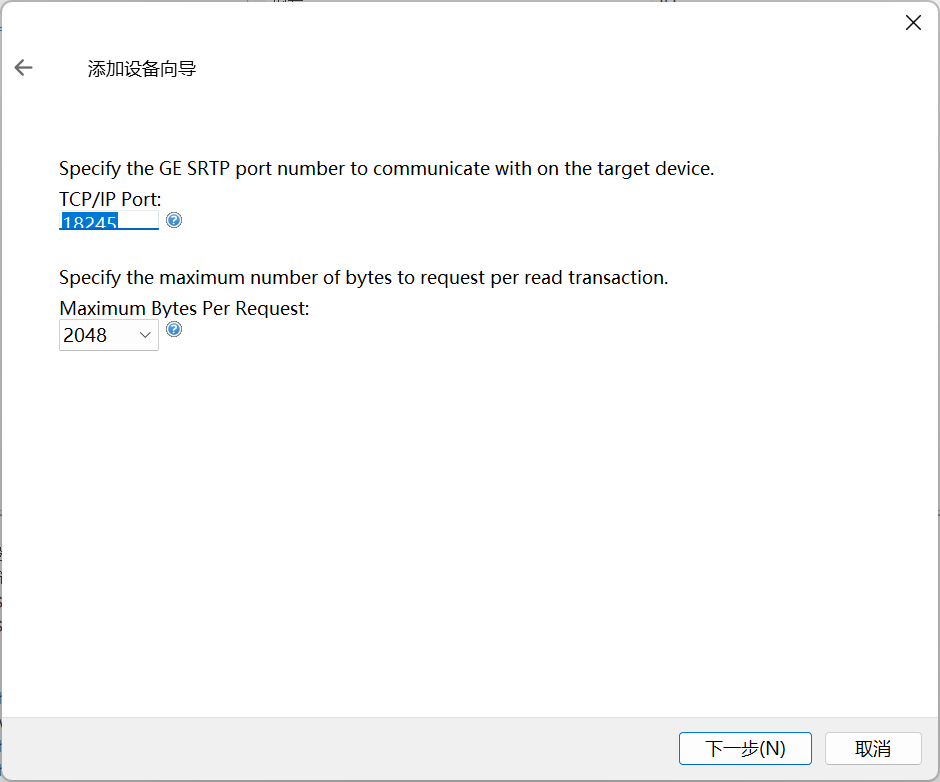

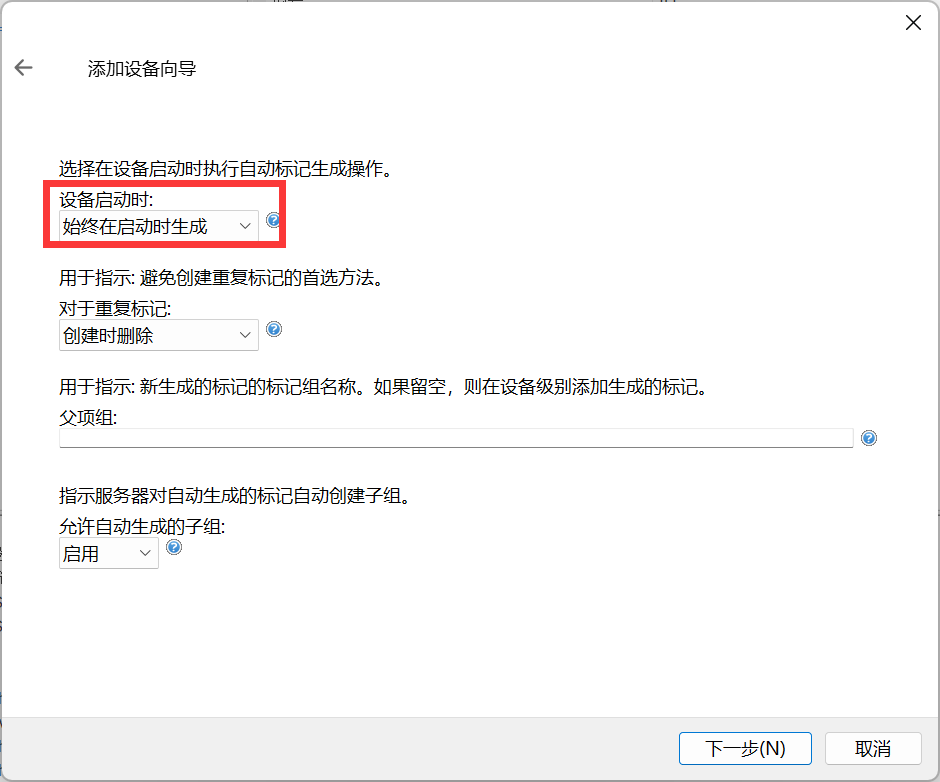

（4）設定標簽在軟件重啟動時自動生成，端口參數18245默認即可

?

?

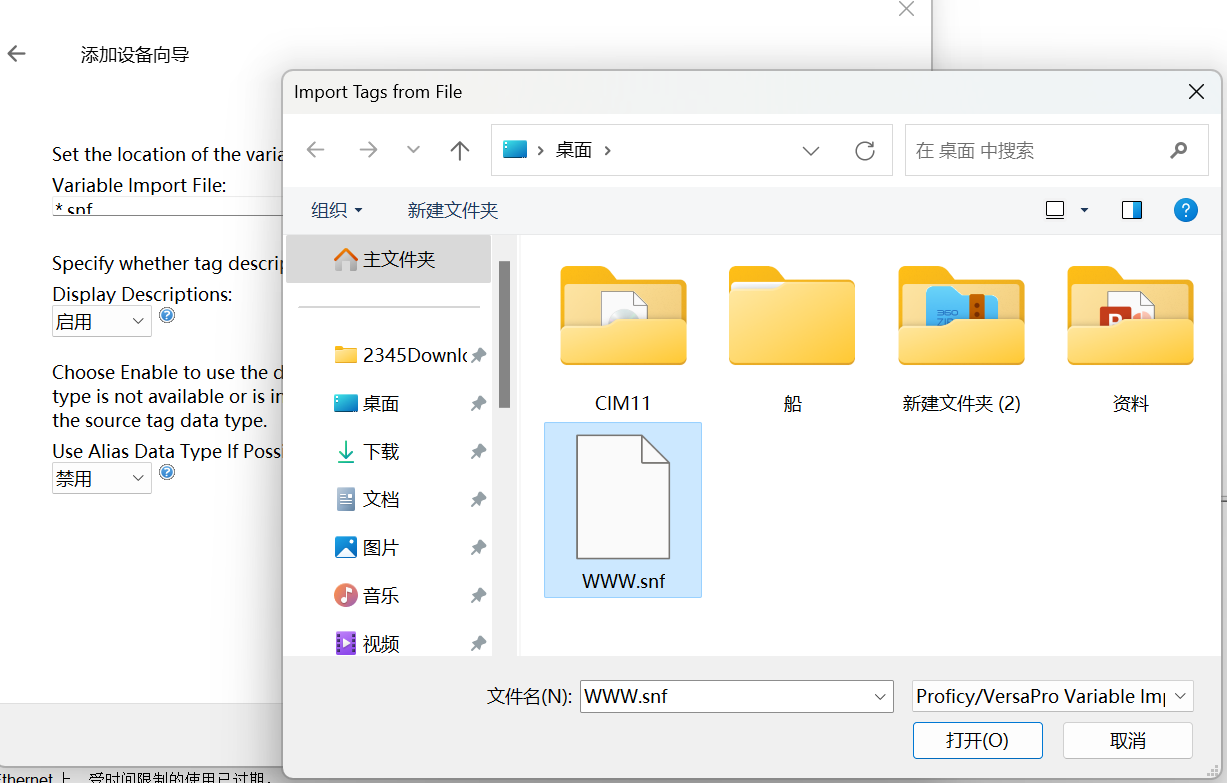

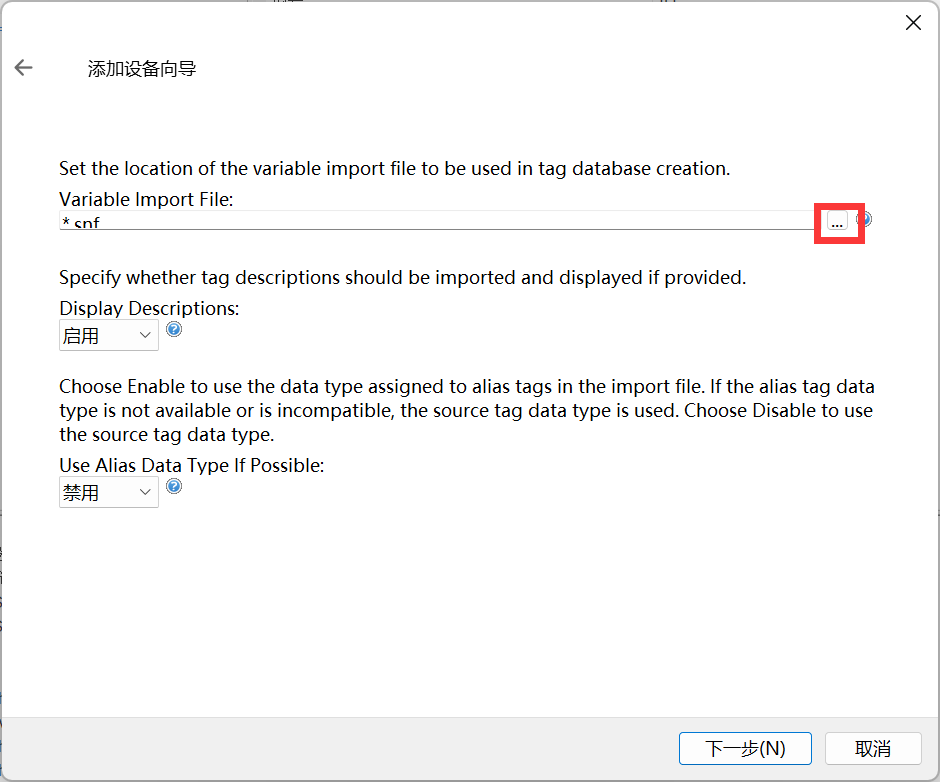

（5）導入.snf文件（此文件即前述的PLC變量表）

?

?

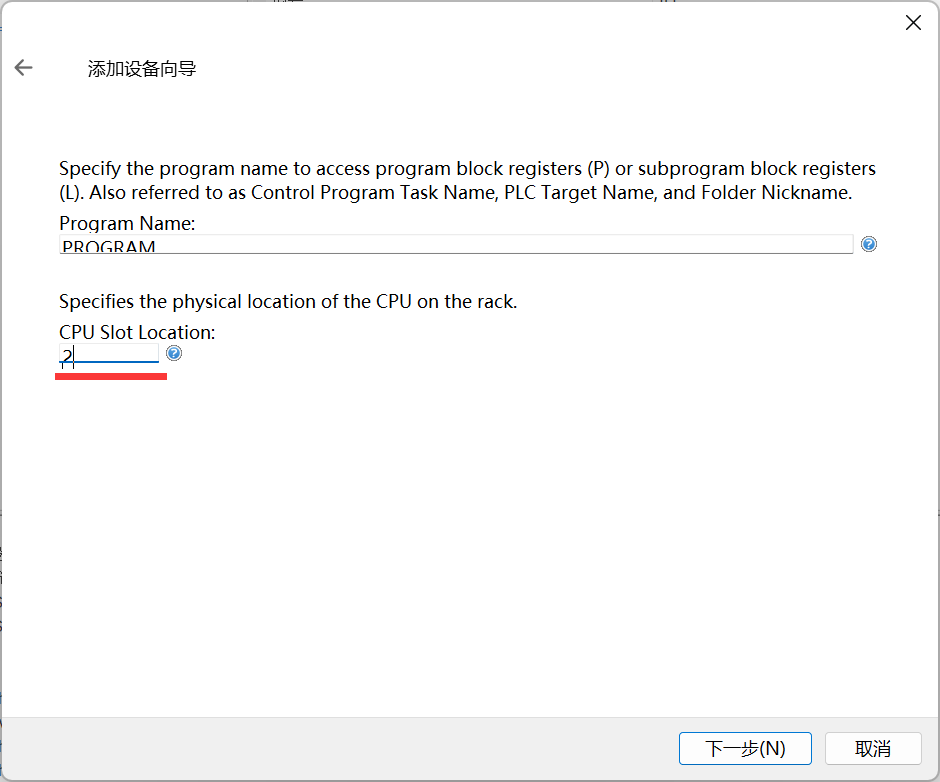

（6）設置CPU所在的PLC機架號，此例中為 2（主機架第2槽）

?

?

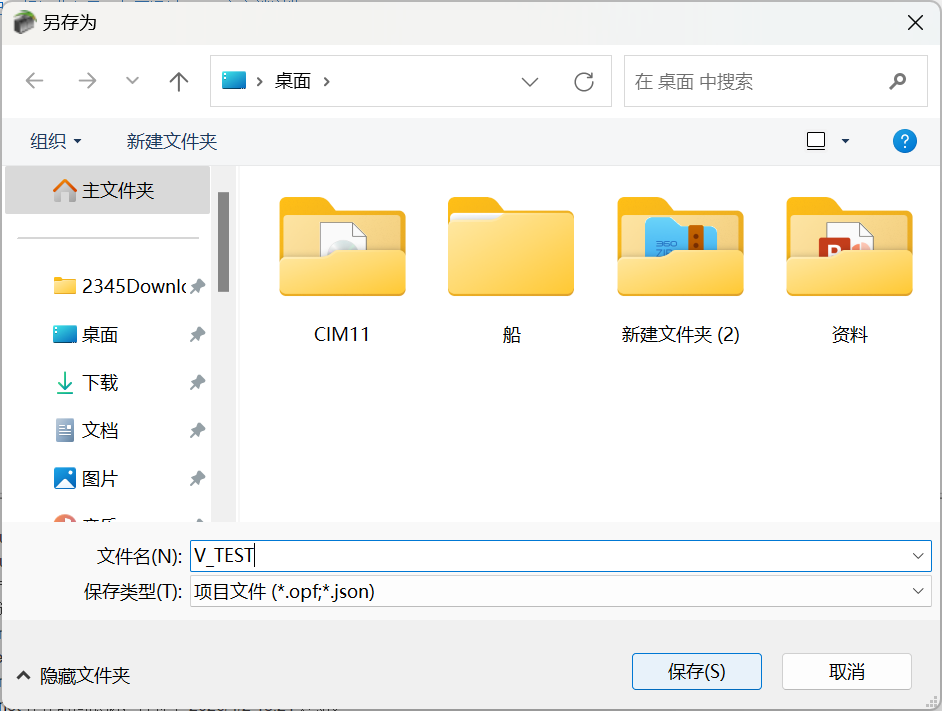

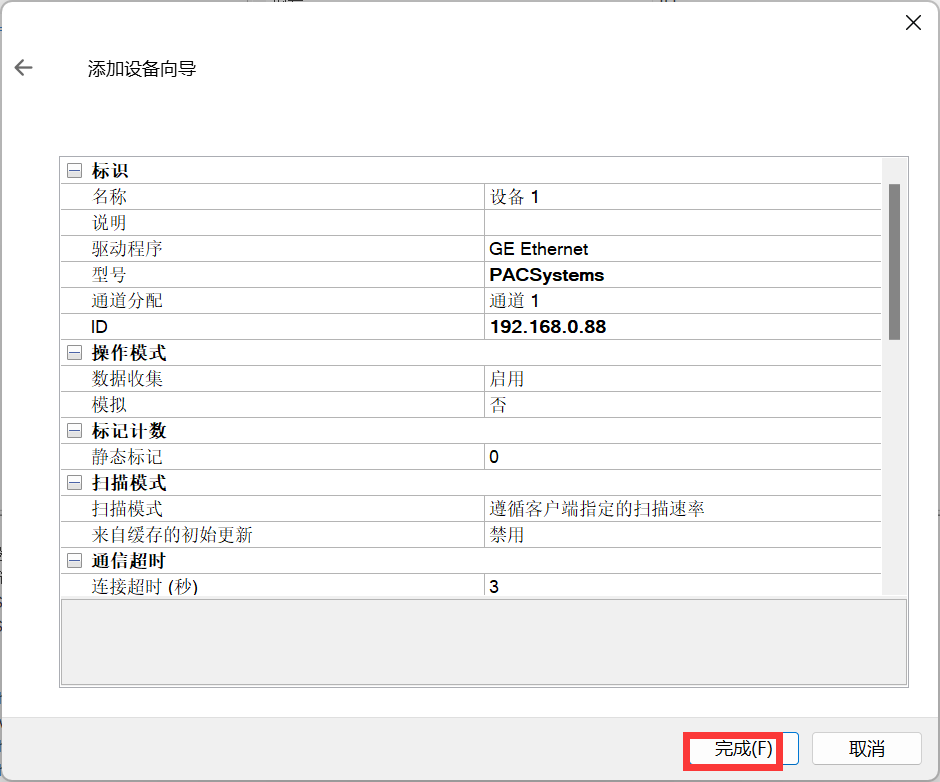

（7）完成添加設備向?qū)В４媾渲梦募?/p>

?

?

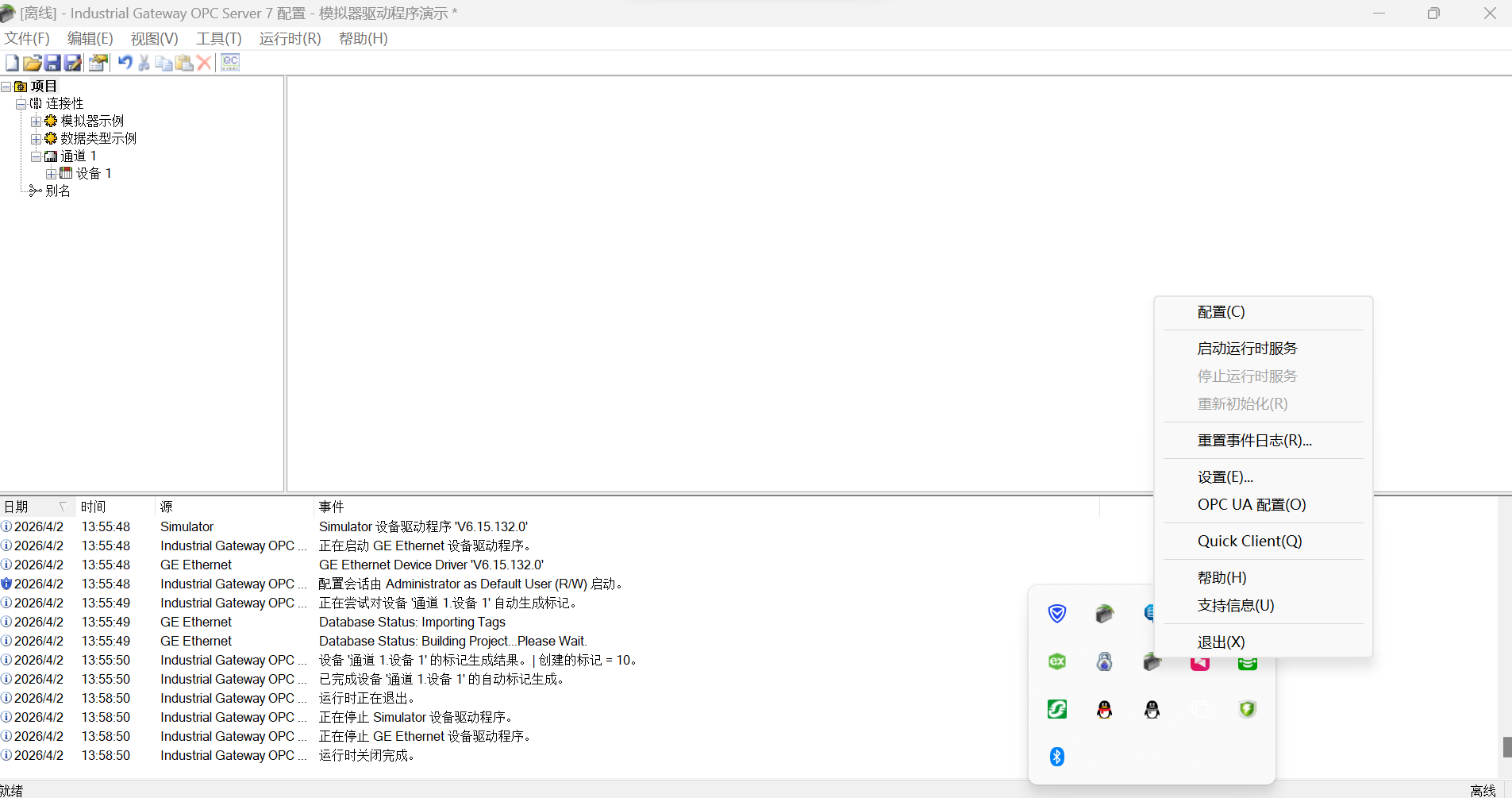

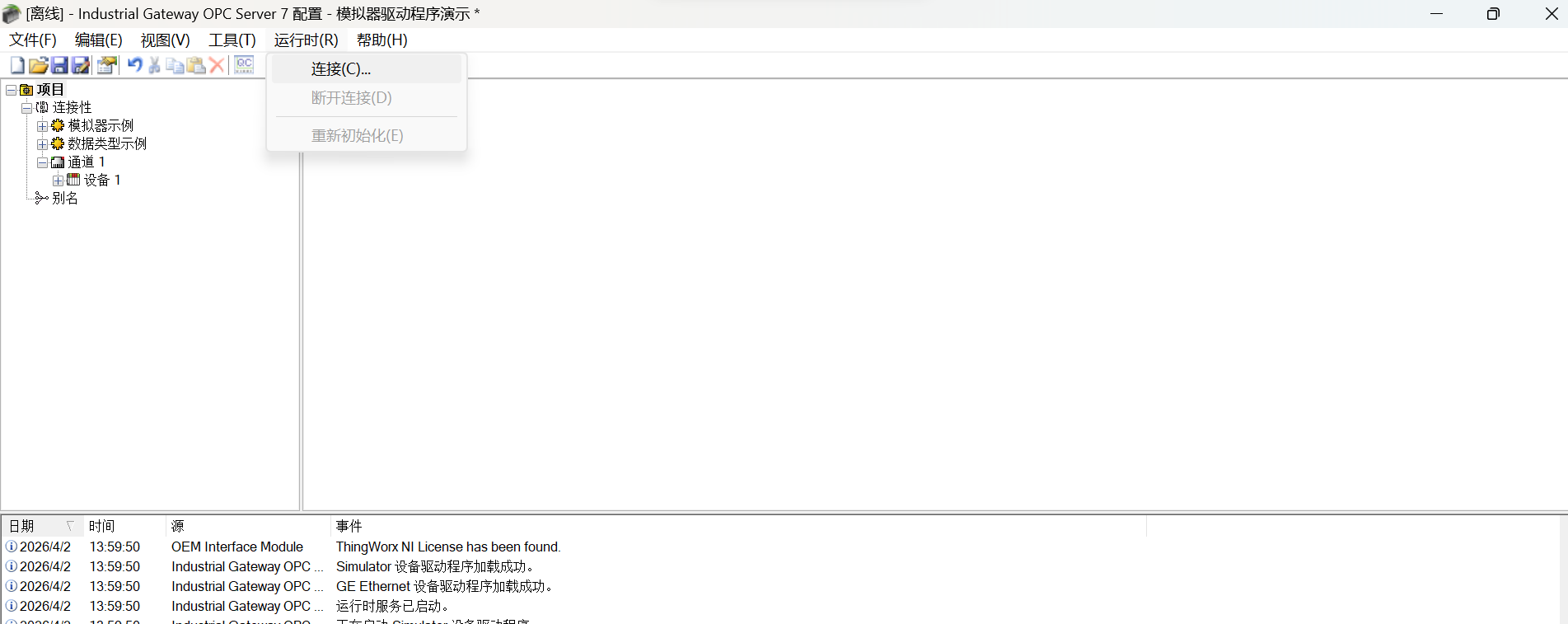

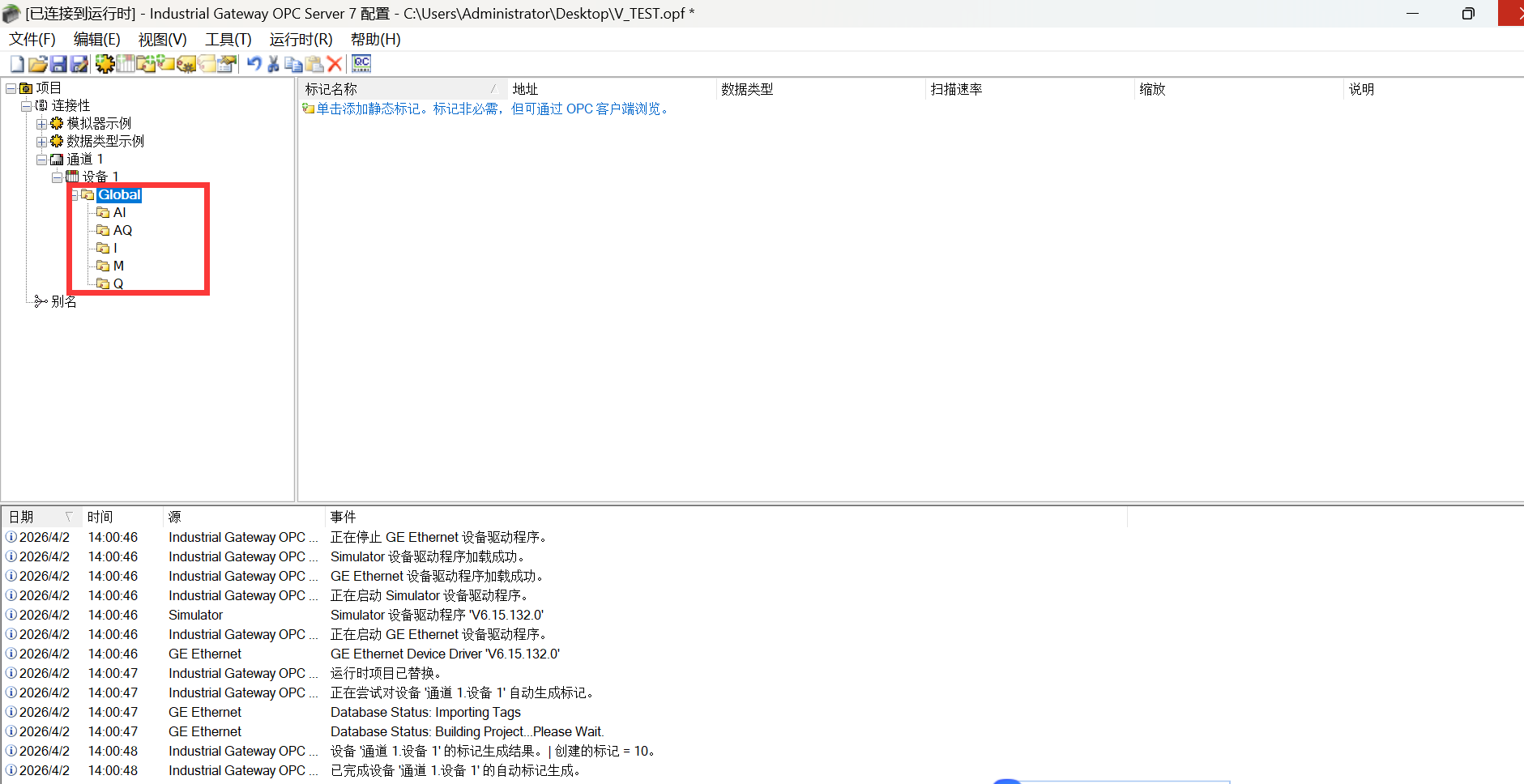

（8）重啟IGS服務（先停止，再啟動），再重新連接，軟件將自動生成標簽變量

?

?

先點上圖中的停止運行時服務，再點啟動運行時服務，完成重啟，然后重新連接，變量自動生成。

?

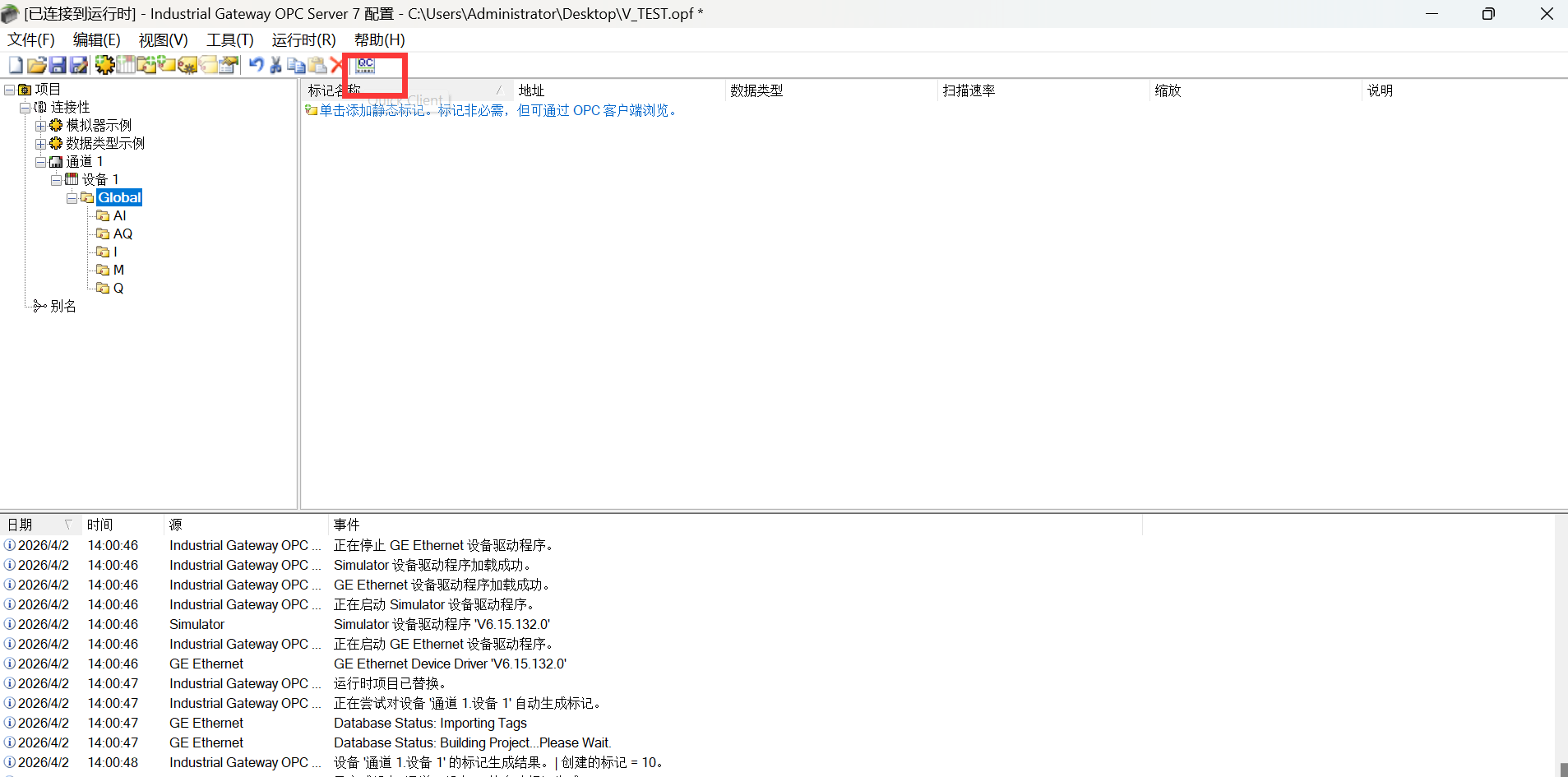

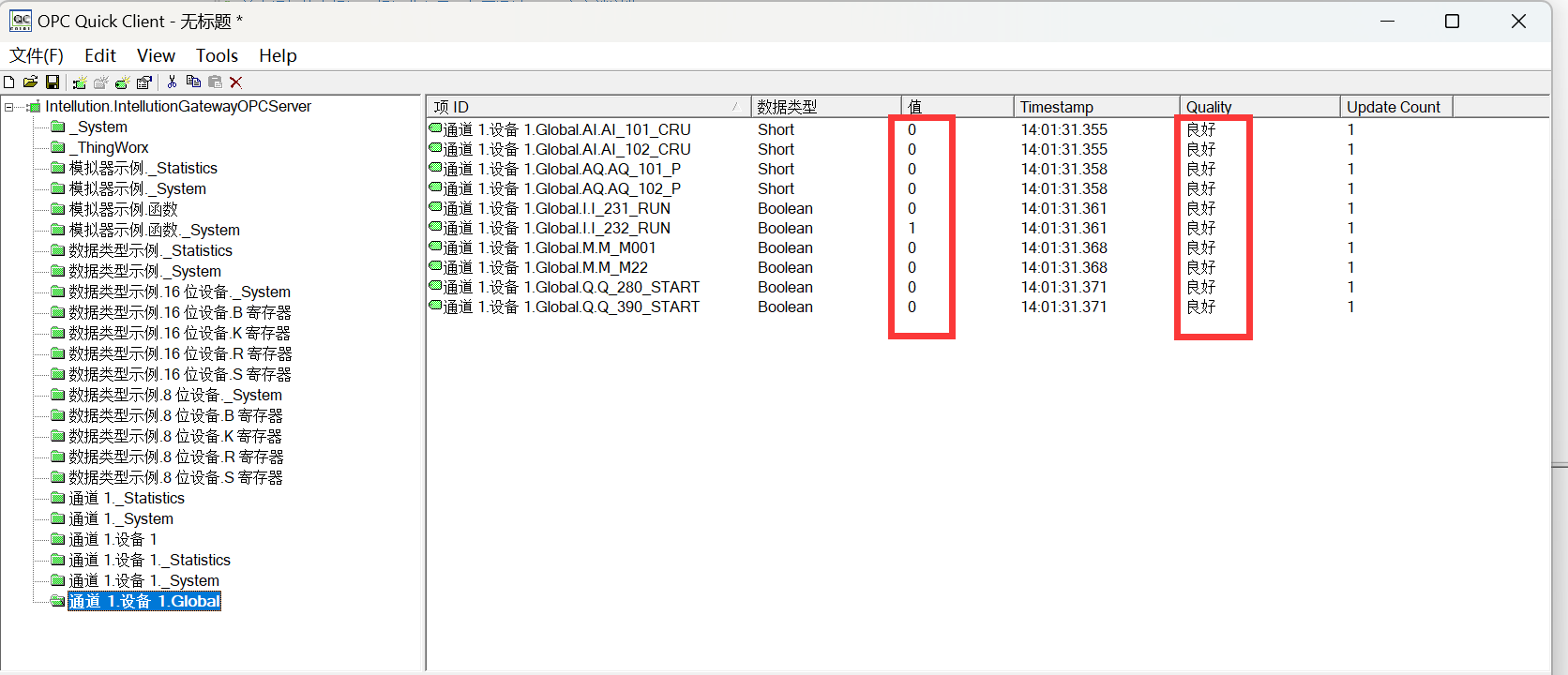

（9）打開OPC客戶端驗證通訊狀態

?

CIMPLICITY軟件設置及通訊

?

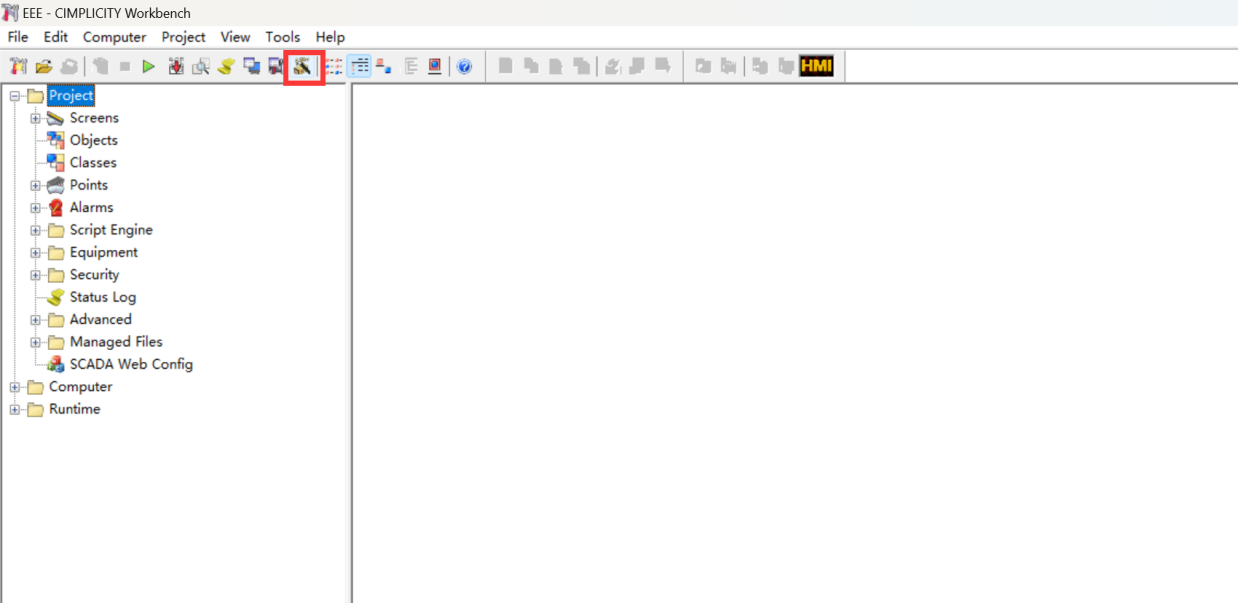

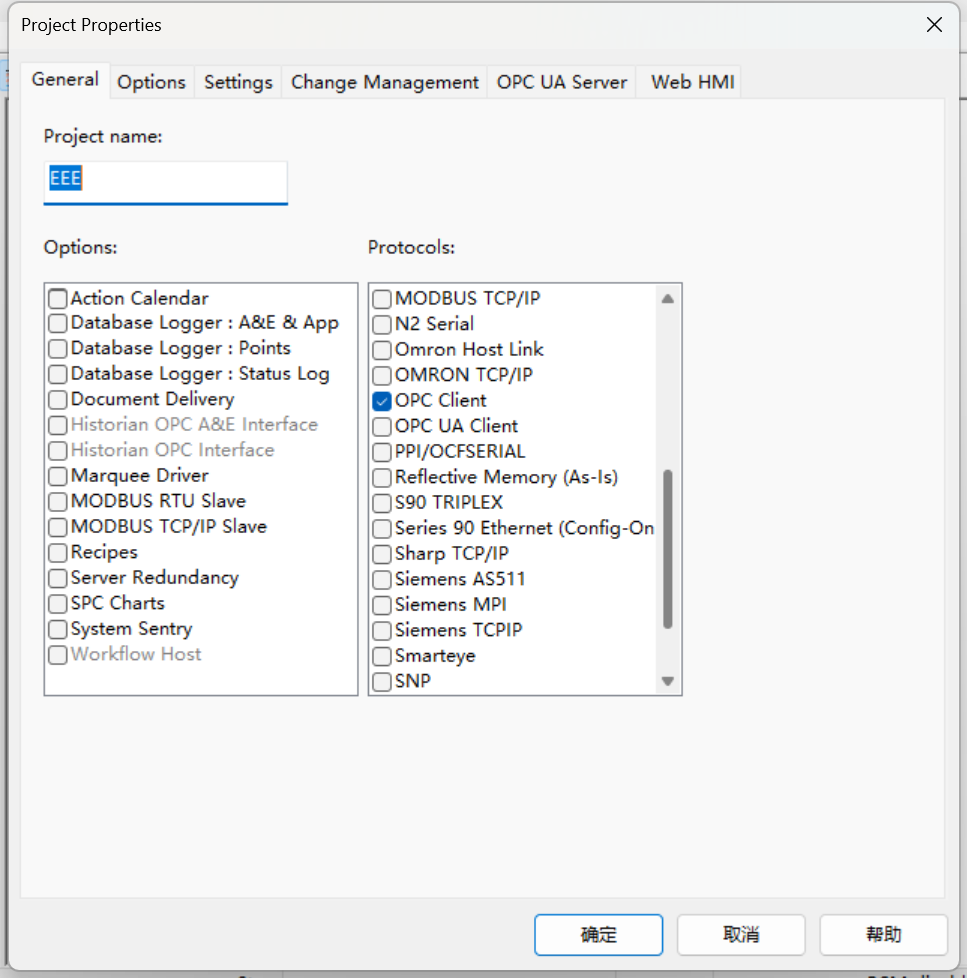

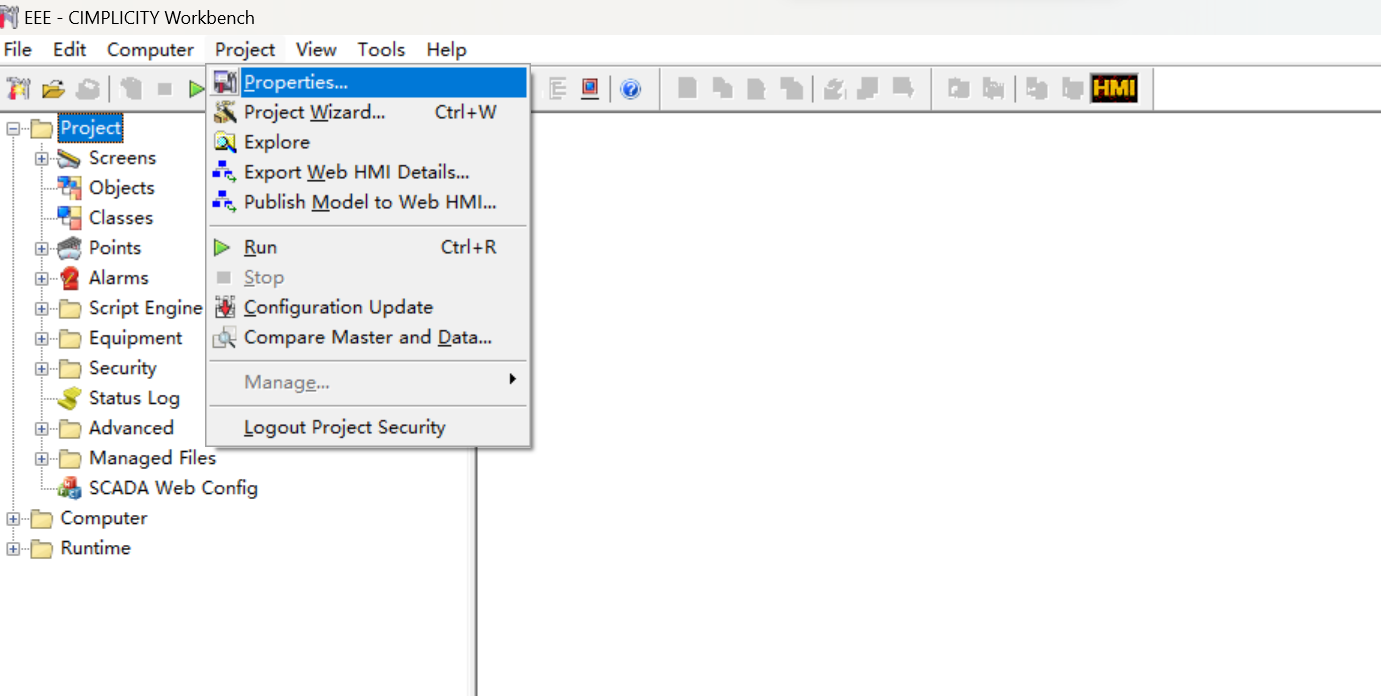

打開CIMPLICITY項目工程屬性，并勾選 OPC驅動

?

?

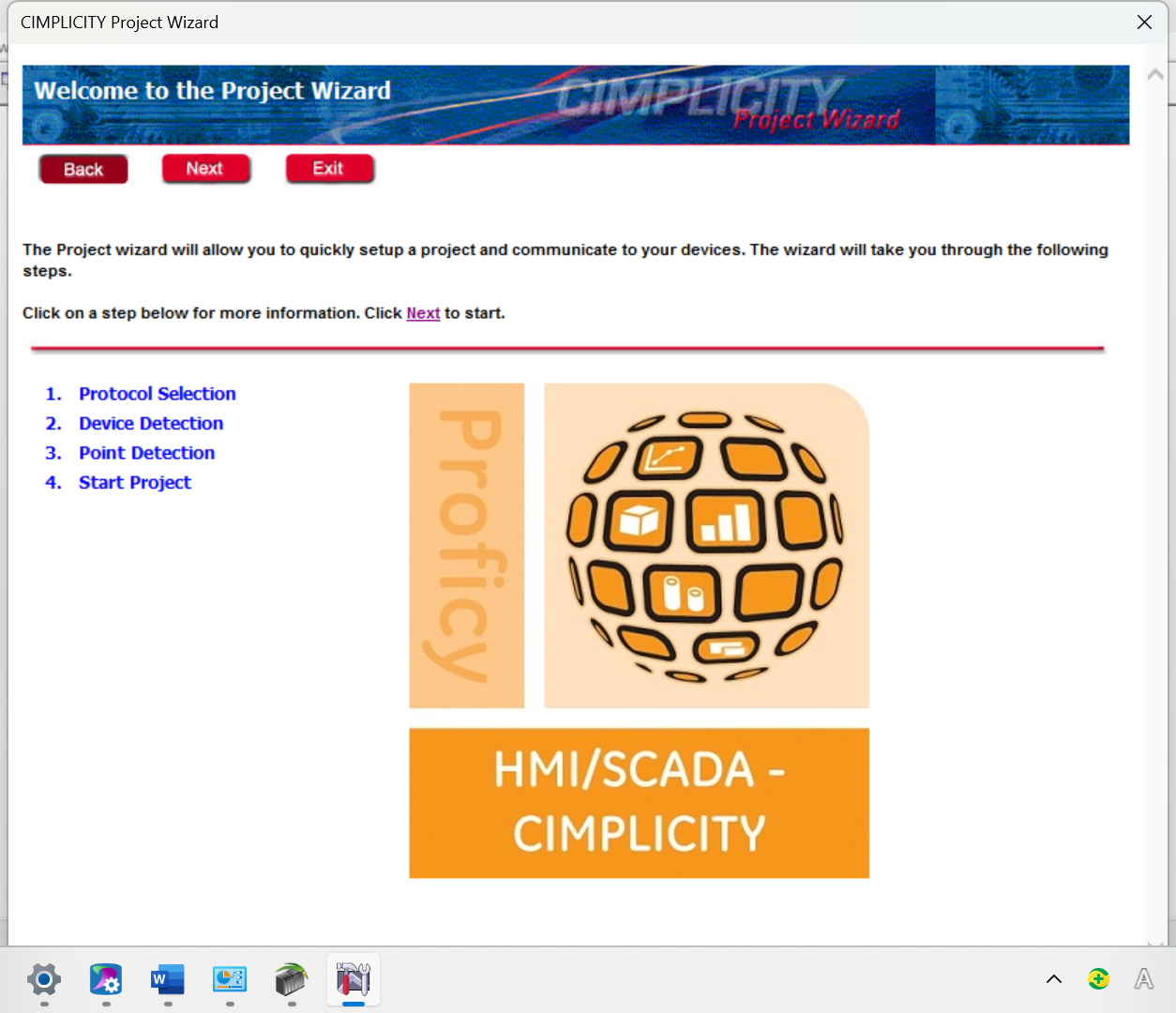

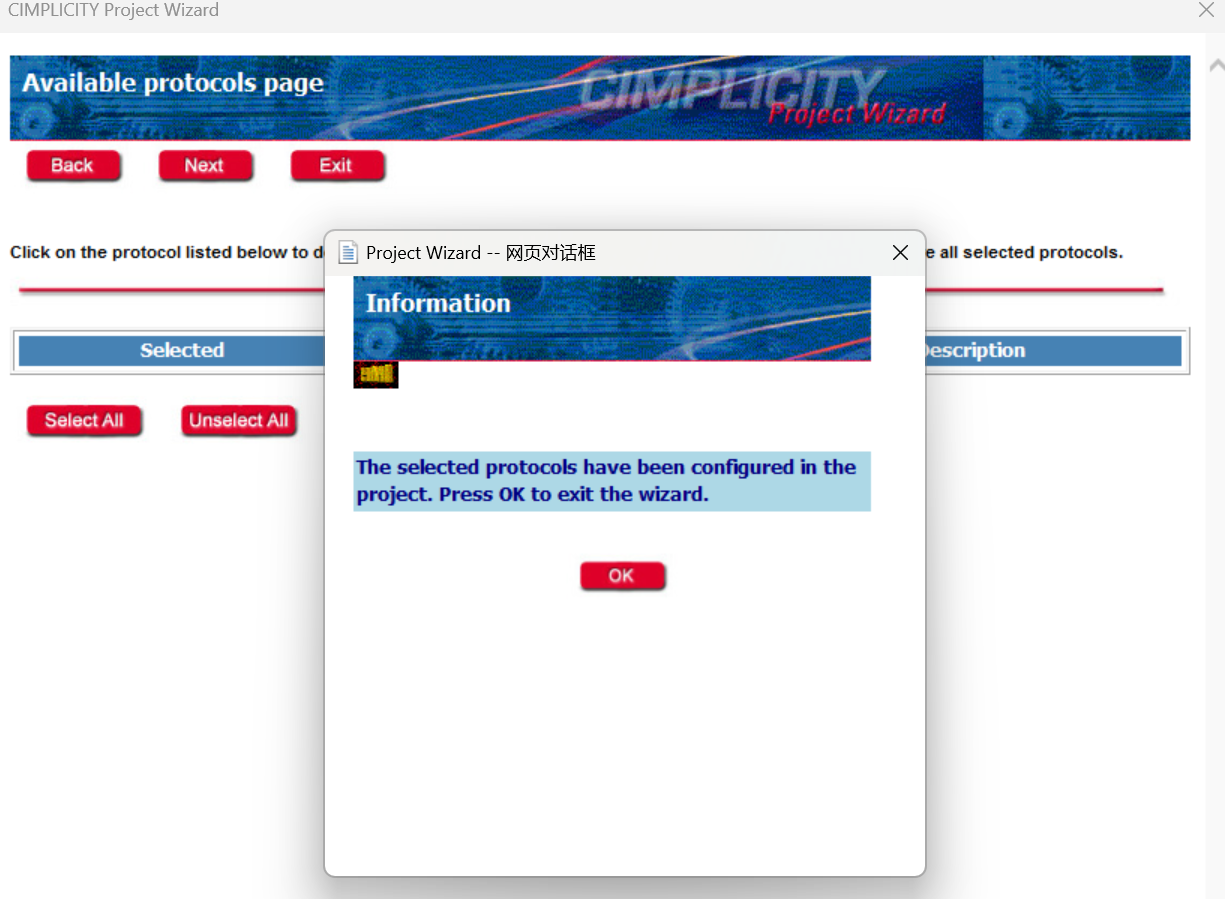

使用工程項目向?qū)нM(jìn)行配置，并一直選下一步即可

?

?

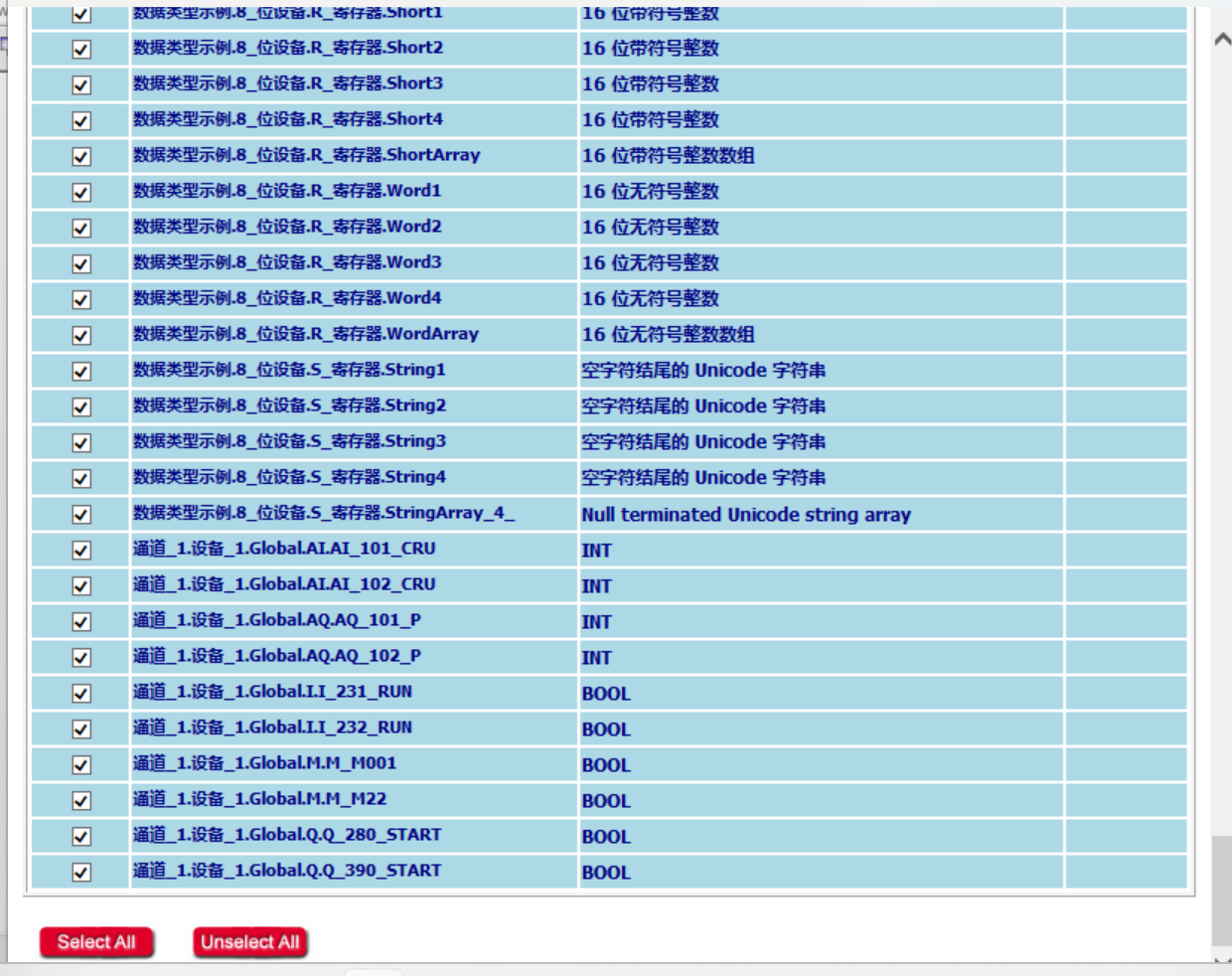

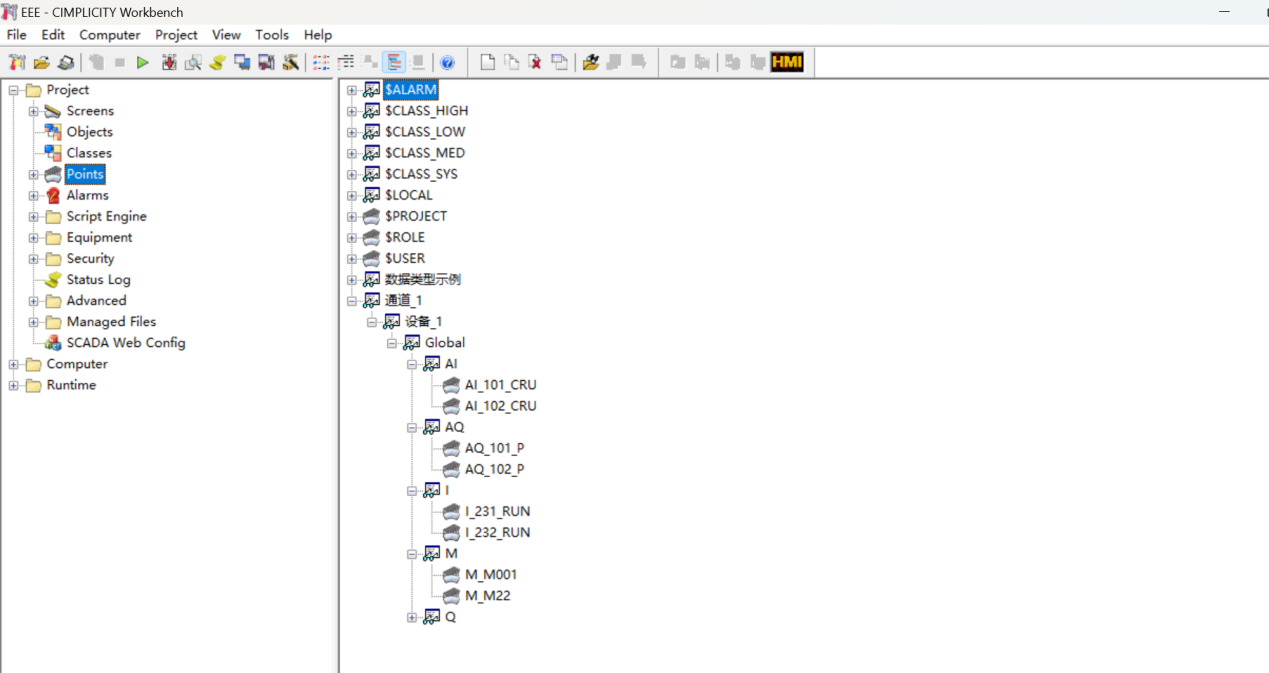

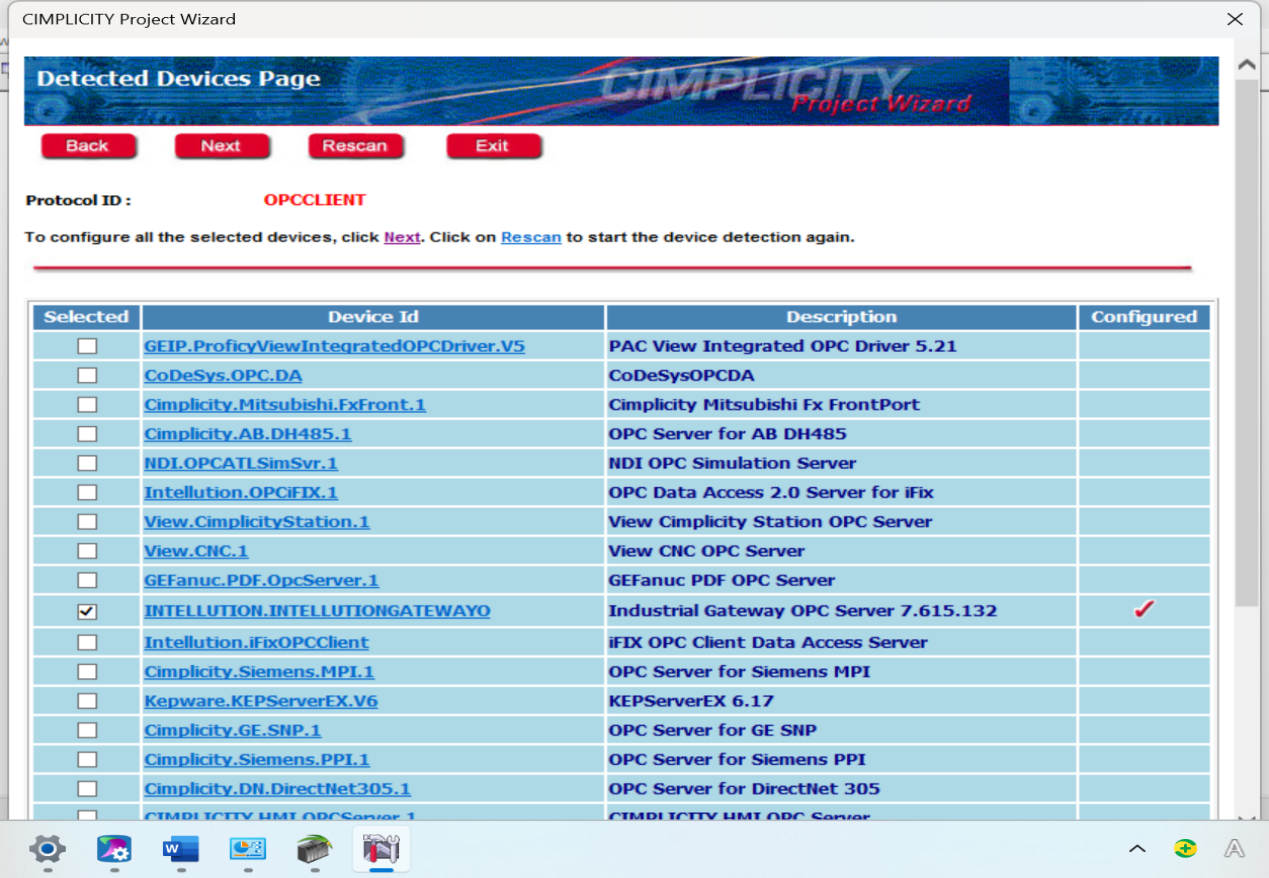

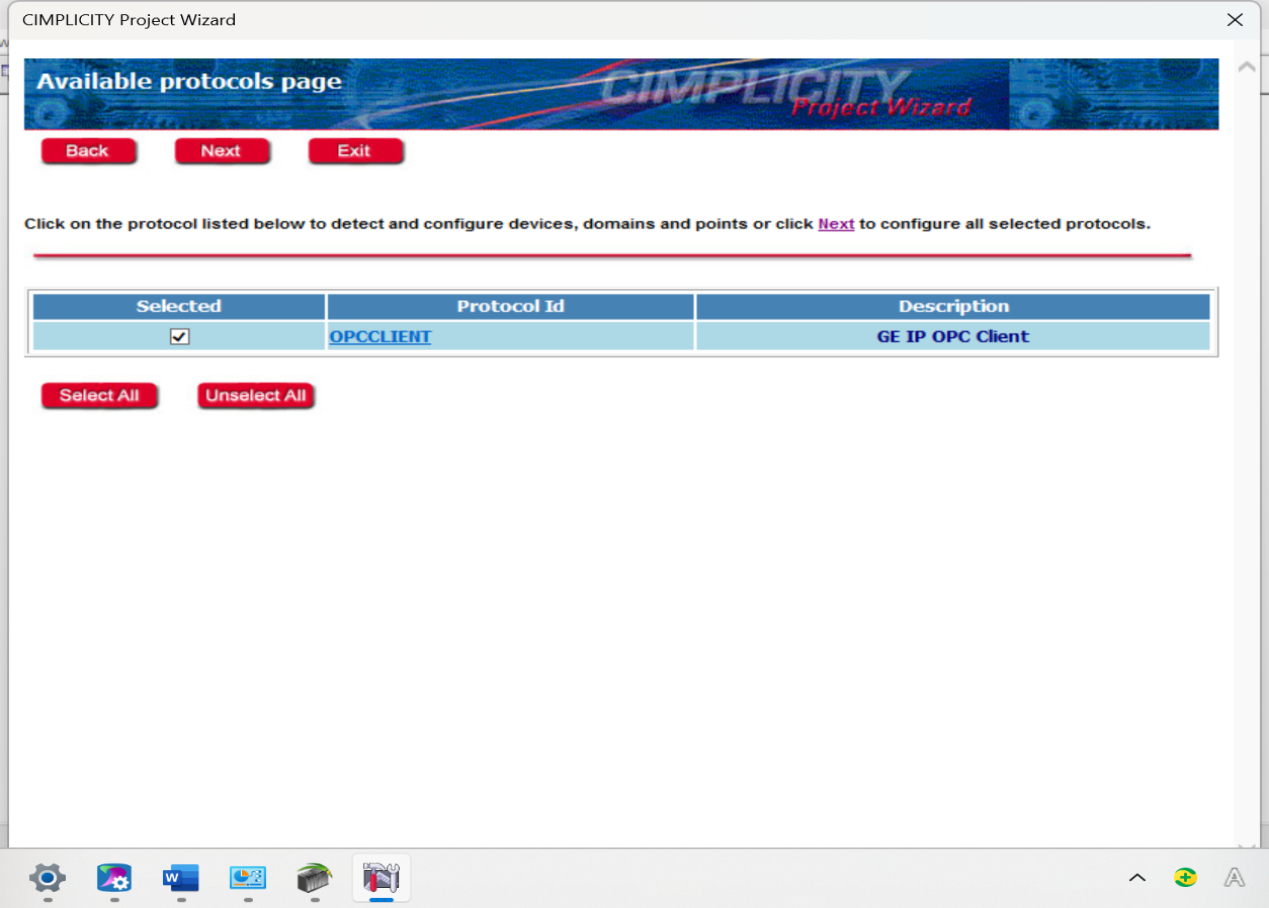

下圖只選擇IGS驅動，其他不選。然后下一步自動載入標簽，載入標簽后，可以選擇可用標簽后完成向?qū)?。完成向?qū)Ш?，?biāo)簽載入變量表完成

?

?

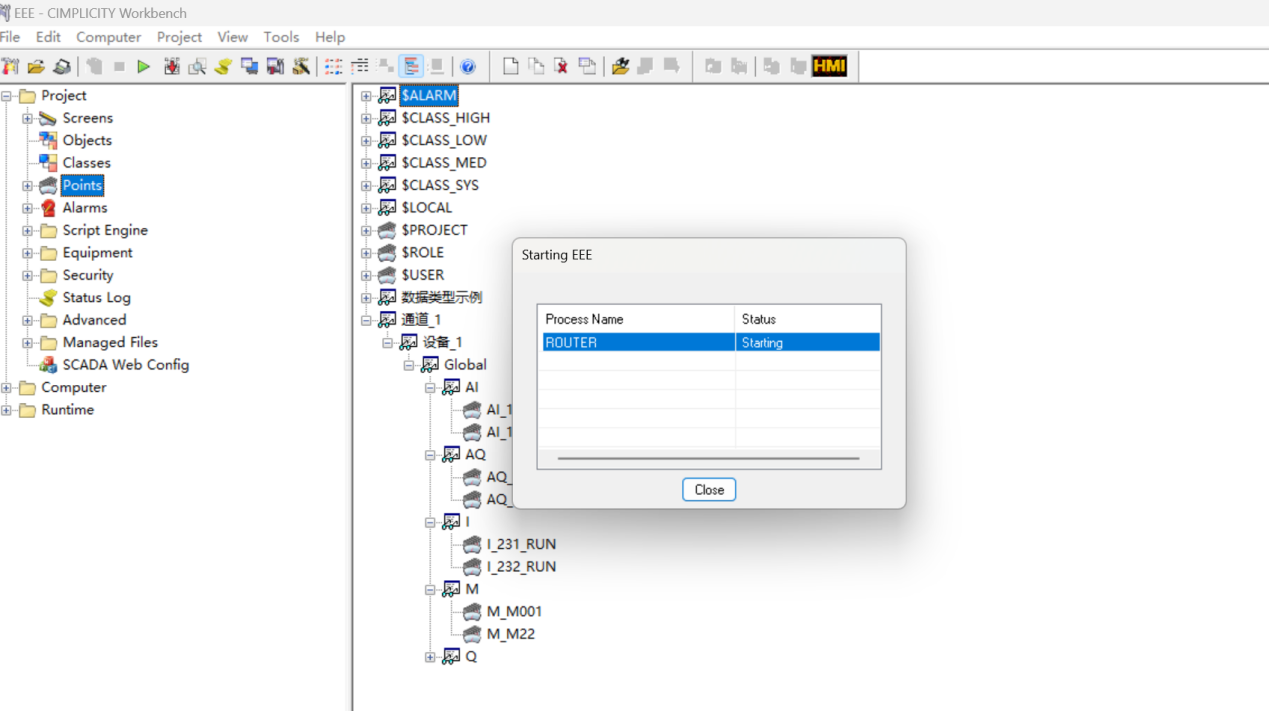

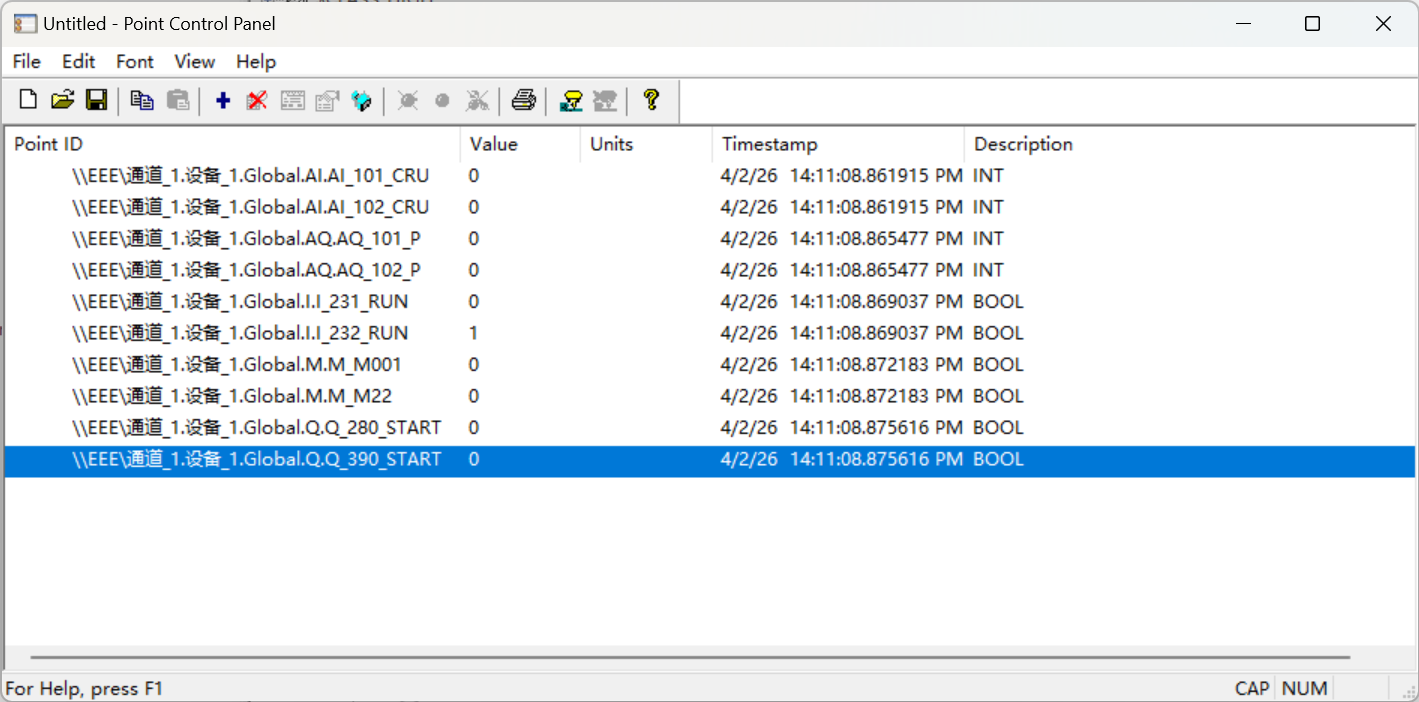

運行CIMPLICITY工程，在線查看數據通訊狀態，通過IGS驅動讀取PLC變量通訊成功。

?
